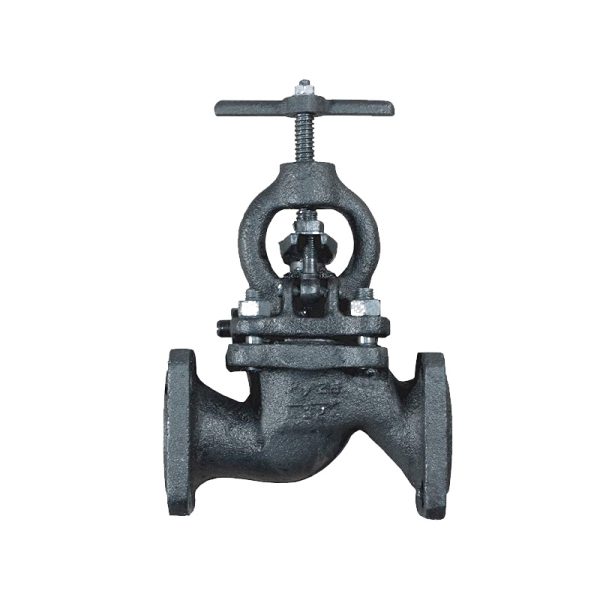

Клапан запорный 15кч16п (П1, НЖ) Ру25, фланцевый — изображение 4
Клапан (вентиль) запорный Т-109б, Ду100 Ру100, под приварку
Клапан (вентиль) запорный Т-109б, Ду100 Ру100, под приварку Цена по запросу
Назад к товарам
Кран цельносварной полнопроходной под приварку
Кран цельносварной полнопроходной под приварку Цена по запросу

Клапан запорный 15кч16п (П1, НЖ) Ру25, фланцевый

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Цена по запросу

НАЗНАЧЕНИЕ

Клапаны (вентили) запорные фланцевые чугунные предназначены для установки в качестве запорных устройств на трубопроводах при транспортировке: 15кч16п1 – воды и пара с рабочей температурой до +225С, 15кч16п – при транспортировке жидкого и газообразного аммиака с рабочей температурой до +150С, 15кч16нж – перегретого пара с рабочей температурой до +300С.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категории: ,
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Таблица фигур: 15кч16п (п1, нж);

2) Условное давление: 2,5 МПа (25 кгс/см2);

3) Климатическое исполнение по ГОСТ 15150-69: У3 (от -10С до +40С);

4) Температура рабочей среды: не более 225С;

5) Присоединение к трубопроводу: фланцевое;

6) Класс герметичности по ГОСТ 9544-2015: С;

7) Направление подачи среды: Одностороннее по маркировке на корпусе;

8) Установочное положение на трубопроводе: Управляющим органом вверх, допускается отклонение от вертикали до 90º в любую сторону;

9) Управление: ручное (маховик);

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

Габариты 15кч16п (п1, нж)
Давление, PN 2,5 МПа (25 кгс/см2)
Проход условный, DN 32 40 50 65 80
Строительная длина, L (мм) 180 200 230 290 310
Масса, кг 8,79 9,39 11,87 16,94 23,04
Тип соединения, d, DN, D, D1 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 3000
Средний срок службы, лет 3

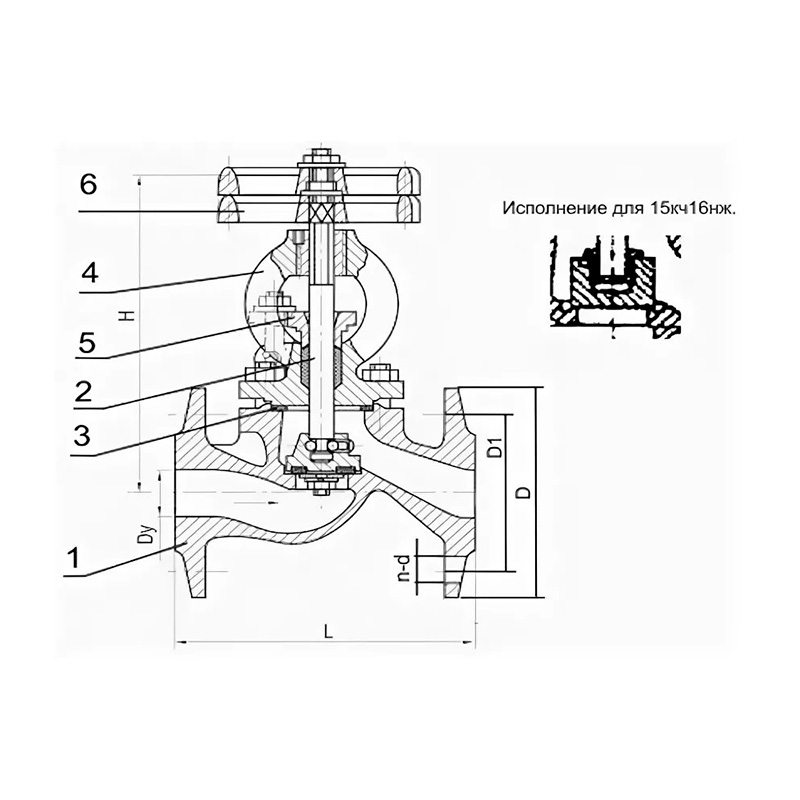

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Чугун
2 Шпиндель Углеродистая сталь
3 Прокладка Паронит ПОН-Б
4 Крышка Чугун
5 Втулка Чугун
6 Маховик Чугун
7 Уплотнение золотника Паронит ПОН-Б / Фторопласт Ф-4 / ст.20Х13
Ду

32

,

40

,

50

,

65

,

80
