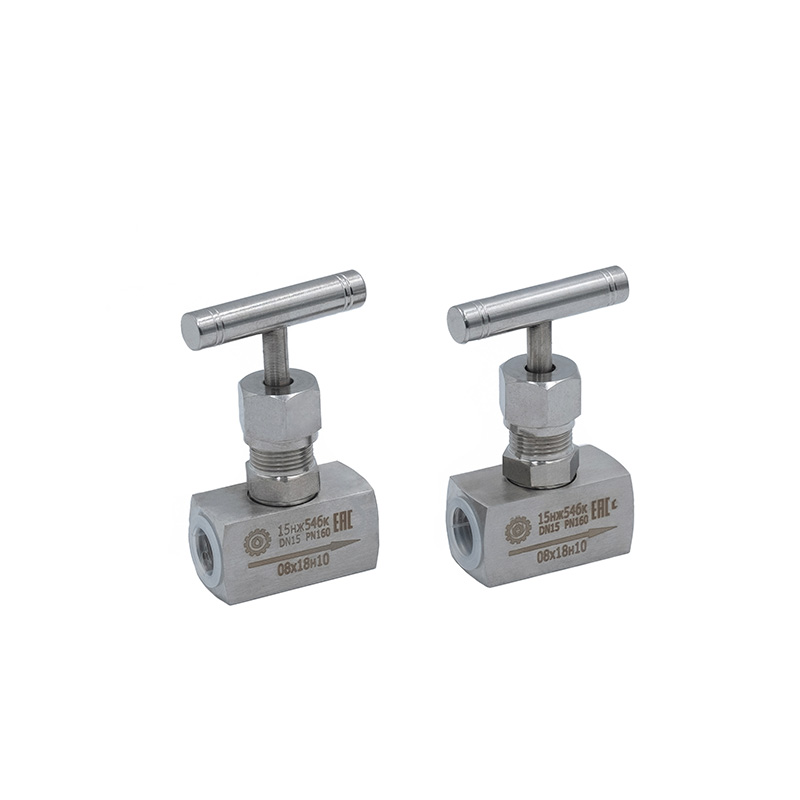

Запорный клапан 15НЖ54БК Ру160, муфтовый
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Цена по запросу
НАЗНАЧЕНИЕ
Применяется для установки в качестве запорных устройств в дифференциальных манометрах на линиях установок теплотехнического и технологического контроля, для сред по отношению к которым применяемые материалы коррозионностойки.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Таблица фигур: 15нж54бк;
2) Условное давление: 16,0 МПа (160 кгс/см2);
3) Климатическое исполнение по ГОСТ 15150-69: УХЛ1 (от -60С до +40С);
4) Температура рабочей среды: не более 425С;
5) Присоединение к трубопроводу: муфтовое (резьбовое);
6) Класс герметичности по ГОСТ 9544-2015: А;
7) Направление подачи среды: Одностороннее по маркировке на корпусе;
8) Установочное положение на трубопроводе: Управляющим органом вверх, допускается отклонение от вертикали до 90º в любую сторону;
9) Управление: ручное (маховик);

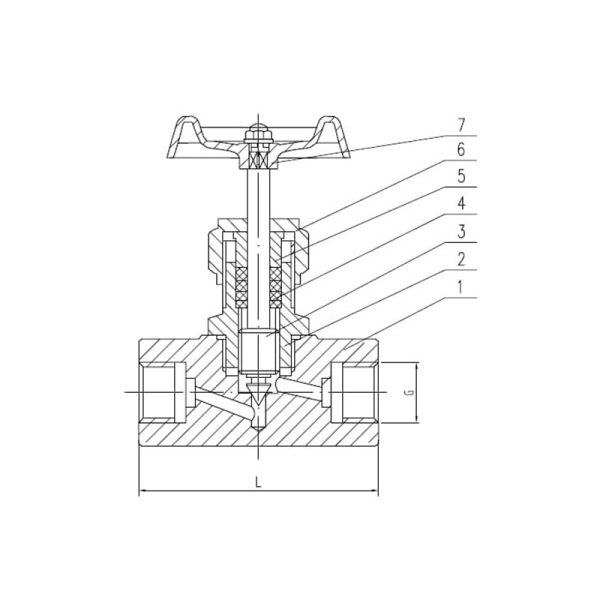

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | 15нж54бк | |
| Давление, PN | 16,0 МПа (160 кгс/см2) | |
| Проход условный, DN | 6 | 15 |
| Строительная длина, L (мм) | 55 | 55 |
| Резьба, G | 1/4″ | 1/2″ |
| Средний ресурс до замены, циклов | 2000 | |
| Средний срок службы, лет | 5 | |
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Корпус | Сталь 08Х18Н10 / 02Х17Н14М2 / 12Х18Н10Т |
| 2 | Крышка | Сталь 08Х18Н10 / 02Х17Н14М2 / 12Х18Н10Т |
| 3 | Шпиндель | Сталь 08Х18Н10 / 02Х17Н14М2 / 12Х18Н10Т |
| 4 | Набивка сальника | ТРГ |
| 5 | Втулка | Сталь 08Х18Н10 / 02Х17Н14М2 / 12Х18Н10Т |
| 6 | Гайка | Сталь 08Х18Н10 / 02Х17Н14М2 / 12Х18Н10Т |
| 7 | Маховик | Чугун / Сталь 20 |
| Ду |
6 ,15 |
|---|---|
| Корпус |
ст. 03Х17Н14М2 ,ст. 08Х18Н10 ,ст. 12Х18Н10Т |
