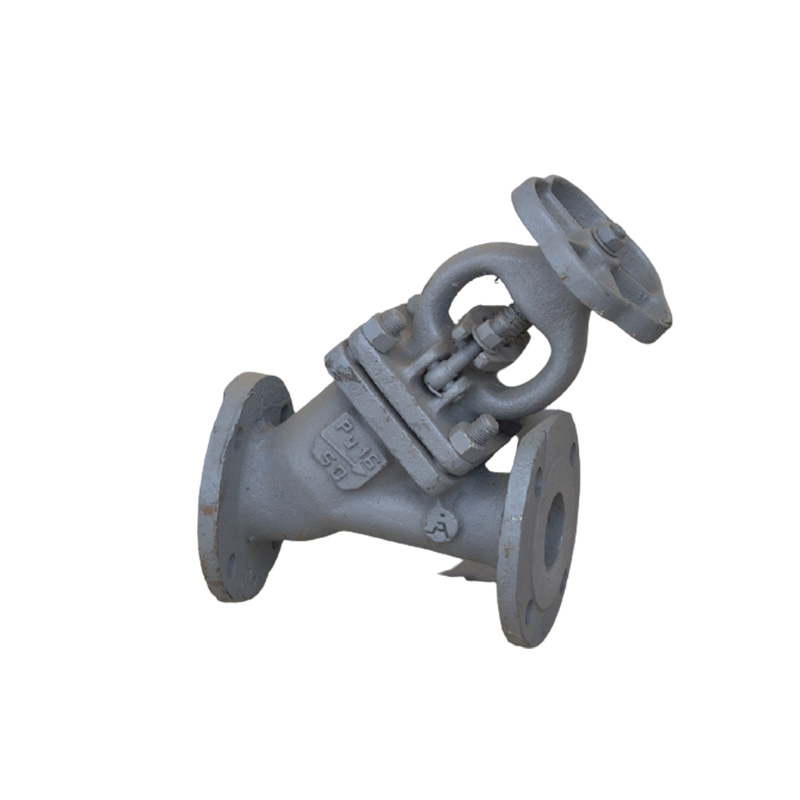

Клапан запорный 15нж58бк Ру16, фланцевый
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Цена по запросу
НАЗНАЧЕНИЕ
Клапаны (вентили) применяются в качестве запорных устройств в трубопроводах для перекрытия потока рабочей среды: воды, пара, нефтепродуктов, жидких и газообразных сред по отношению к которым материалы, применяемые к клапану, коррозионностойкие.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Таблица фигур: 15нж58бк;
2) Условное давление: 1,6 МПа (16 кгс/см2);
3) Климатическое исполнение по ГОСТ 15150-69: УХЛ1 (от -60С до +40С);
4) Температура рабочей среды: не более 425С;
5) Присоединение к трубопроводу: фланцевое;
6) Класс герметичности по ГОСТ 9544-2015: А;
7) Направление подачи среды: Одностороннее по маркировке на корпусе;
8) Установочное положение на трубопроводе: Управляющим органом вверх, допускается отклонение от вертикали до 90º в любую сторону;
9) Управление: ручное (маховик);

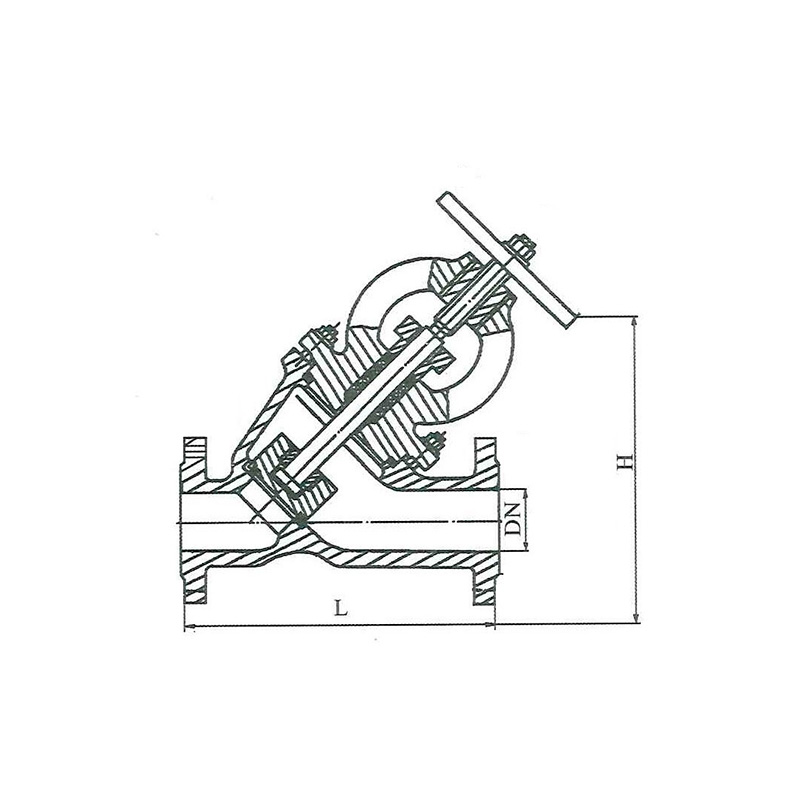

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | 15нж58бк | ||||||
| Давление, PN | 1,6 МПа (16 кгс/см2) | ||||||
| Проход условный, DN | 25 | 32 | 40 | 50 | 80 | 100 | 150 |
| Строительная длина, L (мм) | 160 | 180 | 200 | 230 | 310 | 350 | 480 |
| Масса, кг | 8,0 | 10,5 | 17,0 | 18,2 | 37,0 | 49,0 | 91,0 |
| Тип соединения, d, DN, D, D1, D2 | Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015 | ||||||
| Средний ресурс до замены, циклов | 2000 | ||||||
| Средний срок службы, лет | 5 | ||||||
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Корпус | Сталь 12Х18Н9ТЛ |
| 2 | Крышка | Сталь 12Х18Н9ТЛ |
| 3 | Шпиндель | Сталь 14Х17Н2 |
| 4 | Маховик | Ковкий чугун / Сталь 20 |
| Ду |
25 ,32 ,40 ,50 ,80 ,100 ,150 |
|---|
