Запорный клапан стальной 15С22НЖ Ру40, фланцевый

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Цена по запросу

НАЗНАЧЕНИЕ

Клапаны (вентили) применяются в качестве запорных устройств в трубопроводах для перекрытия потока рабочей среды: воды, пара, нефтепродуктов, жидких и газообразных сред по отношению к которым материалы, применяемые к клапану, коррозионностойкие.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категории: ,
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Таблица фигур: 15с22нж;

2) Условное давление: 4,0 МПа (40 кгс/см2);

3) Климатическое исполнение по ГОСТ 15150-69: У1 (от -40С до +40С);

4) Температура рабочей среды: не более 425С;

5) Присоединение к трубопроводу: фланцевое или под приварку;

6) Класс герметичности по ГОСТ 9544-2015: А;

7) Направление подачи среды: Одностороннее по маркировке на корпусе;

8) Установочное положение на трубопроводе: Управляющим органом вверх, допускается отклонение от вертикали до 90º в любую сторону;

9) Управление: ручное (маховик);

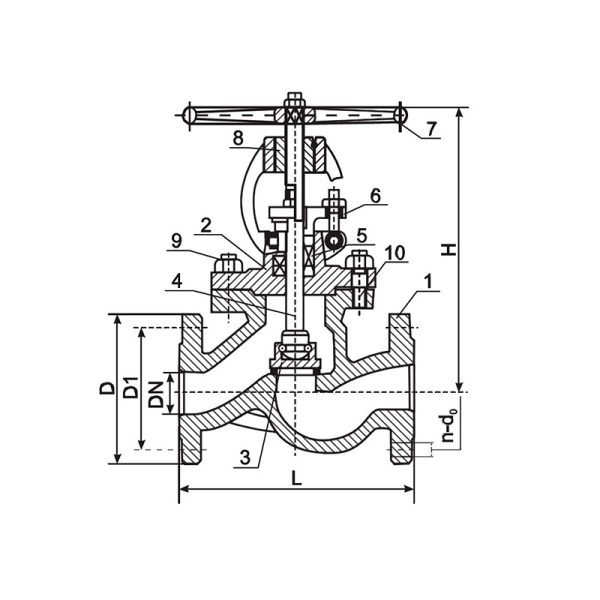

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

Габариты 15с22нж
Давление, PN 4,0 МПа (40 кгс/см2)
Проход условный, DN 15 20 25 32 40 50 65 80 100 125 150 200
Строительная длина, L (мм) 130 150 160 180 200 230 290 310 350 400 480 600
Масса, кг 4 4,8 5,5 9,5 11 13 19 24 36 60 74 110
Тип соединения, d, DN, D, D1 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 2000
Средний срок службы, лет 5

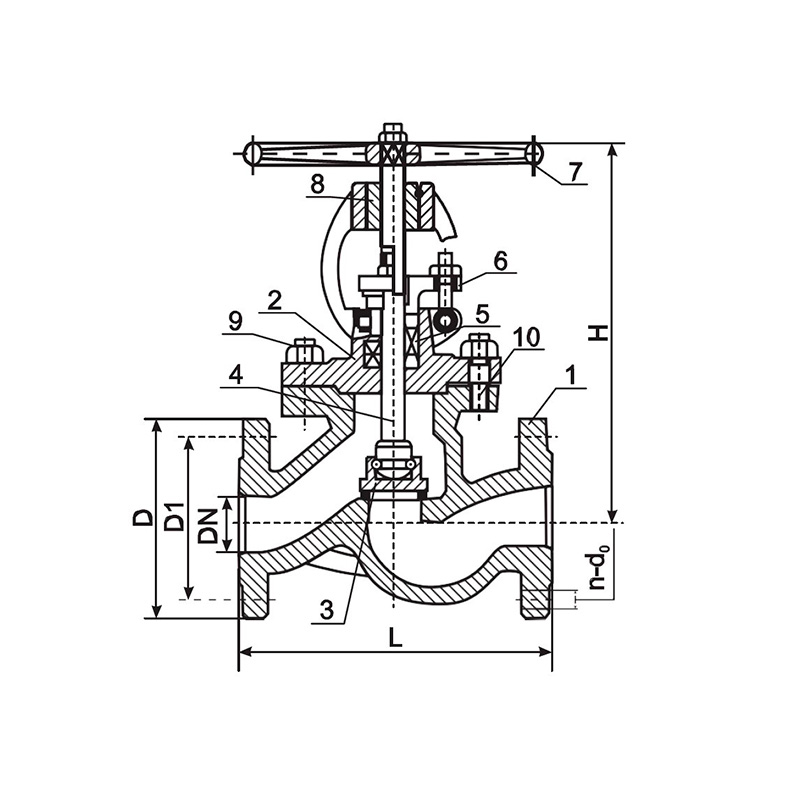

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Сталь 20Л / Сталь 25Л
2 Крышка Сталь 20Л / Сталь 25Л
3 Тарелка, седло Сталь 20Х13
4 Шпиндель Сталь 45 / Сталь 20Х13
5 Набивка сальника ТРГ
6 Фланец сальника Сталь 20 / Сталь 25
7 Маховик Серый чугун / Сталь 20
8 Втулка резьбовая Высокопрочный чугун / Латунь
9 Гайка Сталь 20 / Сталь 35
10 Шпилька Сталь 20 / Сталь 35
Ду

15

,

20

,

25

,

32

,

40

,

50

,

65

,

80

,

100

,

125

,

150

,

200
