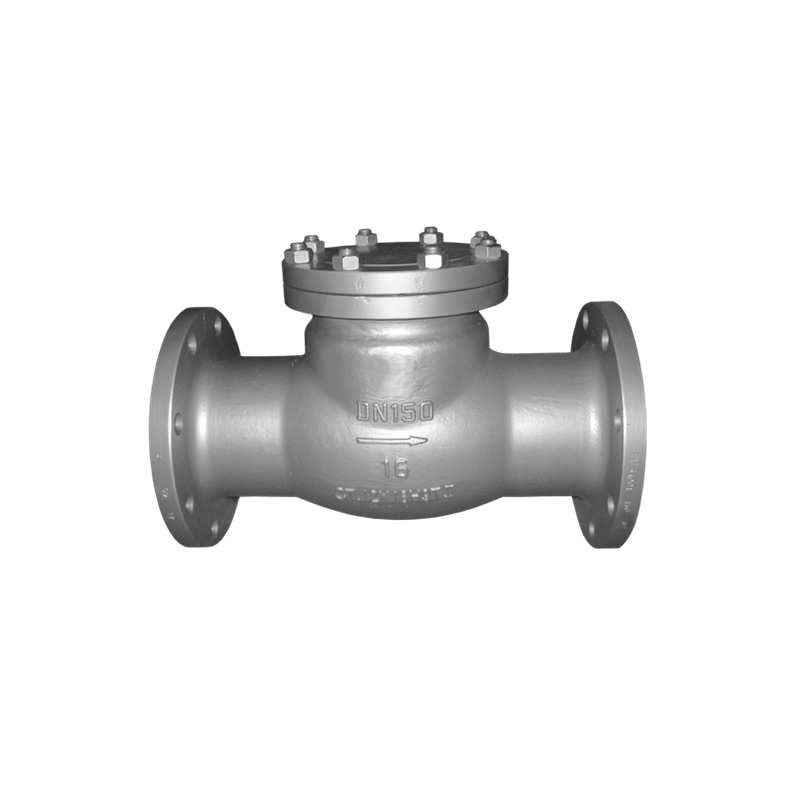

Клапан обратный 19нж76нж Ру16, фланцевый, корпус - ст.08Х18Н10 — изображение 1
Клапан обратный 19нж76нж Ру16, фланцевый, корпус - ст.08Х18Н10 — изображение 2

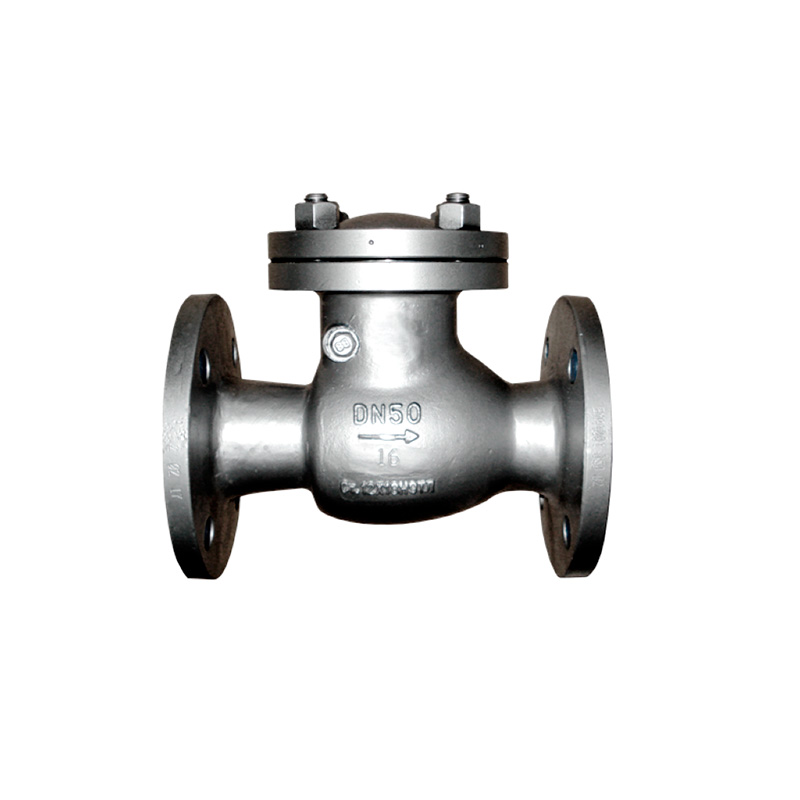

Клапан обратный 19нж76нж Ру16, фланцевый, корпус - ст.08Х18Н10 — изображение 3
Нажмите, чтобы увеличить
Клапан обратный 19нж76нж Ру16, фланцевый, корпус - ст.08Х18Н10
Клапан обратный 19нж76нж Ру16, фланцевый, корпус - ст.08Х18Н10 — изображение 2
Клапан обратный 19нж76нж Ру16, фланцевый, корпус - ст.08Х18Н10 — изображение 3
Клапан (вентиль) запорный 588-10-0, Ду10 Ру373, корпус - ст.20, под приварку
Клапан (вентиль) запорный 588-10-0, Ду10 Ру373, корпус - ст.20, под приварку 7 320.00  руб.
Назад к товарам
Затвор поворотный химический ЗПХ Ру16, межфланцевый
Затвор поворотный химический ЗПХ Ру16, межфланцевый Цена по запросу

Клапан обратный 19нж76нж Ру16, фланцевый, корпус — ст.08Х18Н10

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Цена по запросу

НАЗНАЧЕНИЕ

Клапаны обратные поворотные (затворы обратные) с фланцевым присоединением предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категории: ,
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Таблица фигур: 19нж76нж;

2) Условное давление: 1,6 МПа (16 кгс/см2);

3) Климатическое исполнение по ГОСТ 15150-69: УХЛ1 (от -60С до +40С);

4) Температура рабочей среды: не более 425С;

5) Присоединение к трубопроводу: фланцевое;

6) Класс герметичности по ГОСТ 9544-2015: С; D;

7) Направление подачи среды: Одностороннее по маркировке на корпусе;

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

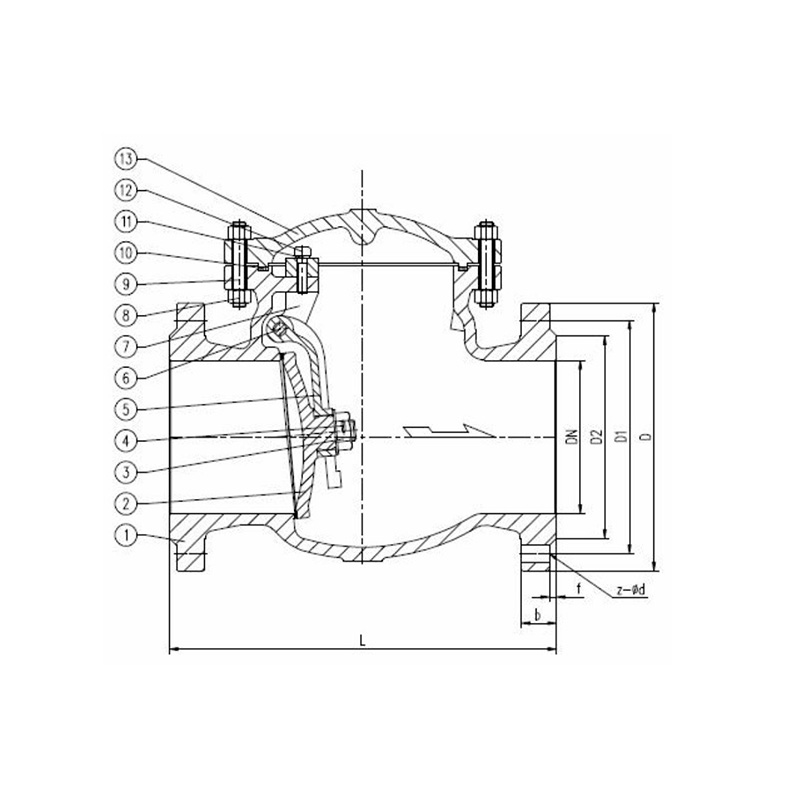

Габариты 19нж76нж
Давление, PN 1,6 МПа (16 кгс/см2)
Проход условный, DN 50 80 100 125 150 200
Строительная длина, L (мм) 230 310 350 400 480 550
Масса, кг 9 18,5 23 34 46 70
Тип соединения, d, DN, D, D1, D2 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 3000
Средний срок службы, лет 5

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Сталь 08Х18Н10 / 12Х18Н10Т
2 Затвор Сталь 08Х18Н10 / 12Х18Н10Т
3 Гайка Сталь 08Х18Н10
4 Штифт Сталь 08Х18Н10 / 12Х18Н10Т
5 Кронштейн Сталь 08Х18Н10 / 12Х18Н10Т
6 Ось Сталь 08Х18Н10 / 12Х18Н10Т
7 Опорная втулка Сталь 08Х18Н10 / 12Х18Н10Т
8 Гайка Сталь 08Х18Н10
9 Болт Сталь 08Х18Н10
10 Уплотнение ТРГ
11 Шайба Сталь 08Х18Н10
12 Винт Сталь 08Х18Н10 / 12Х18Н10Т
13 Крышка Сталь 08Х18Н10 / 12Х18Н10Т
Ду

50

,

80

,

100

,

125

,

150

,

200
