Клапан обратный 19с76нж Ру16, фланцевый
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Цена по запросу
НАЗНАЧЕНИЕ
Клапаны обратные поворотные (затворы обратные) с фланцевым присоединением предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Таблица фигур: 19с76нж;
2) Условное давление: 1,6 МПа (16 кгс/см2);
3) Климатическое исполнение по ГОСТ 15150-69: У1 (от -40С до +40С);
4) Температура рабочей среды: не более 425С;
5) Присоединение к трубопроводу: фланцевое;
6) Класс герметичности по ГОСТ 9544-2015: С; D;
7) Направление подачи среды: Одностороннее по маркировке на корпусе;

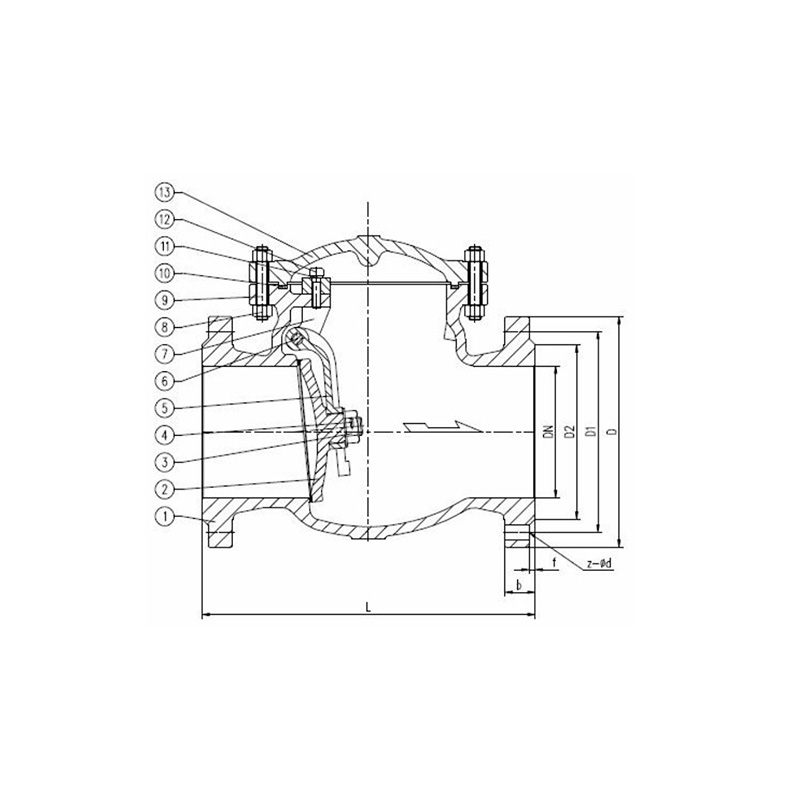

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | 19с76нж | |||||
| Давление, PN | 1,6 МПа (16 кгс/см2) | |||||
| Проход условный, DN | 50 | 80 | 100 | 125 | 150 | 200 |
| Строительная длина, L (мм) | 230 | 310 | 350 | 400 | 480 | 550 |
| Масса, кг | 9 | 18,5 | 23 | 34 | 46 | 70 |
| Тип соединения, d, DN, D, D1, D2 | Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015 | |||||
| Средний ресурс до замены, циклов | 3000 | |||||
| Средний срок службы, лет | 5 | |||||
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Корпус | Сталь 20 / 25 |
| 2 | Затвор | Сталь 20 / 25 + Сталь 20Х13 |
| 3 | Гайка | Сталь 45 |
| 4 | Штифт | Сталь 45 |
| 5 | Кронштейн | Сталь 20 / 25 |
| 6 | Ось | Сталь 20Х13 |
| 7 | Опорная втулка | Сталь 20 / 25 |
| 8 | Гайка | Сталь 45 |
| 9 | Болт | Сталь 35 |
| 10 | Уплотнение | Нерж.сталь AISI304 + ТРГ |
| 11 | Шайба | Сталь 35 |
| 12 | Винт | Сталь 45 |
| 13 | Крышка | Сталь 20 / 25 |
| Ду |
50 ,80 ,100 ,125 ,150 ,200 |
|---|
