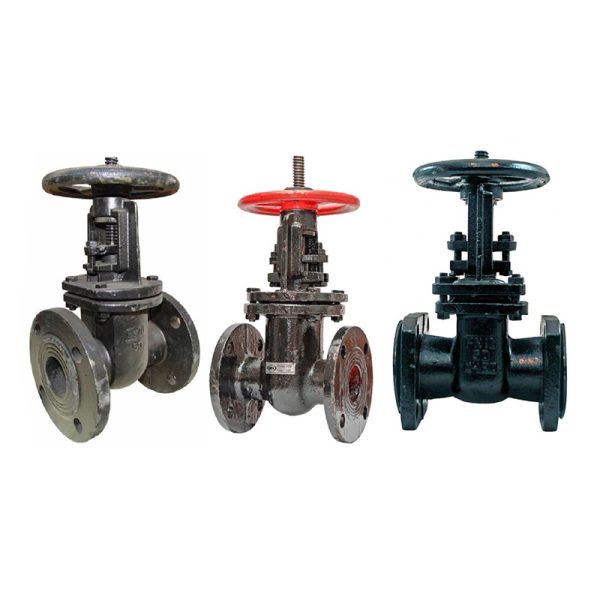

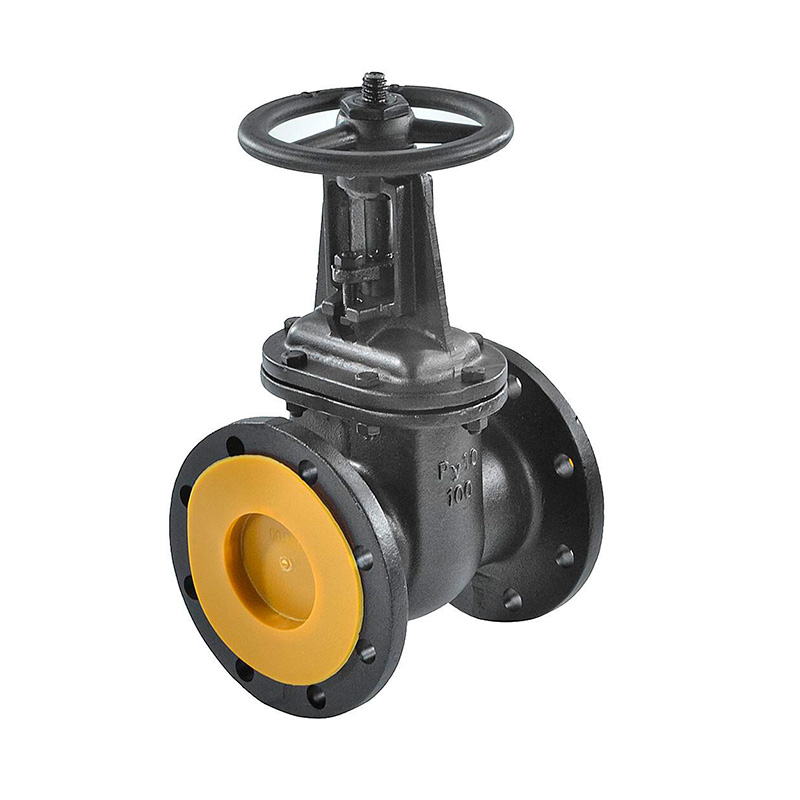

Задвижка клиновая чугунная 30Ч6бР Ру16, фланцевая
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Цена по запросу
НАЗНАЧЕНИЕ
Задвижка чугунная клиновая с выдвижным шпинделем фланцевая используется на трубопроводах для перекрытия потока рабочей среды. Использование задвижек в качестве регулирующих устройств не допускается.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Климатическое исполнение по ГОСТ 15150-69: У2 (от -40С до +40С);
2) Температура рабочей среды: не более 225С;
3) Присоединение к трубопроводу: фланцевое;
4) Класс герметичности по ГОСТ 9544-2015: D;
5) Направление подачи среды: любое:
6) Установочное положение на трубопроводе: любое;
7) Управление: ручное (маховик);
ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | 30ч6бр | ||||||||
| Давление, PN | 1,0 / 1,6 МПа (10 / 16 кгс/см2) | ||||||||
| Проход условный, DN | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 |
| Строительная длина, L (мм) | 180 | 210 | 230 | 255 | 280 | 330 | 450 | 500 | 600 |
| Тип соединения, d, DN, D, А | Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015 | ||||||||
| Средний срок службы, лет | 3 | ||||||||

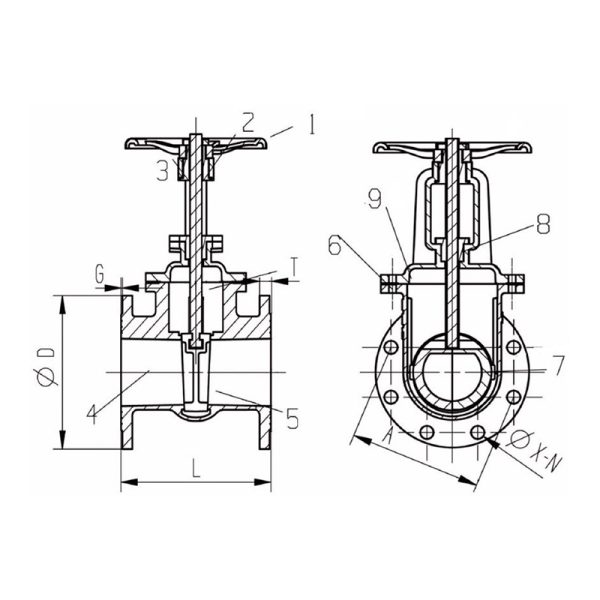

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Маховик | ВЧШГ (GGG 50) |
| 2 | Шпиндель | Сталь Q235 |
| 3 | Гайка штока | Углеродистая сталь |
| 4 | Корпус | Чугун (GG 20) |
| 5 | Клин | Чугун (GG 20) |
| 6 | Болт | Углеродистая сталь |
| 7 | Уплотнение клина | Бронза |
| 8 | Сальниковая набивка | Эластичный графит |
| 9 | Крышка | Чугун (GG 20) |
| Ду |
50 ,80 ,100 ,125 ,150 ,200 ,250 ,300 ,400 |
|---|
