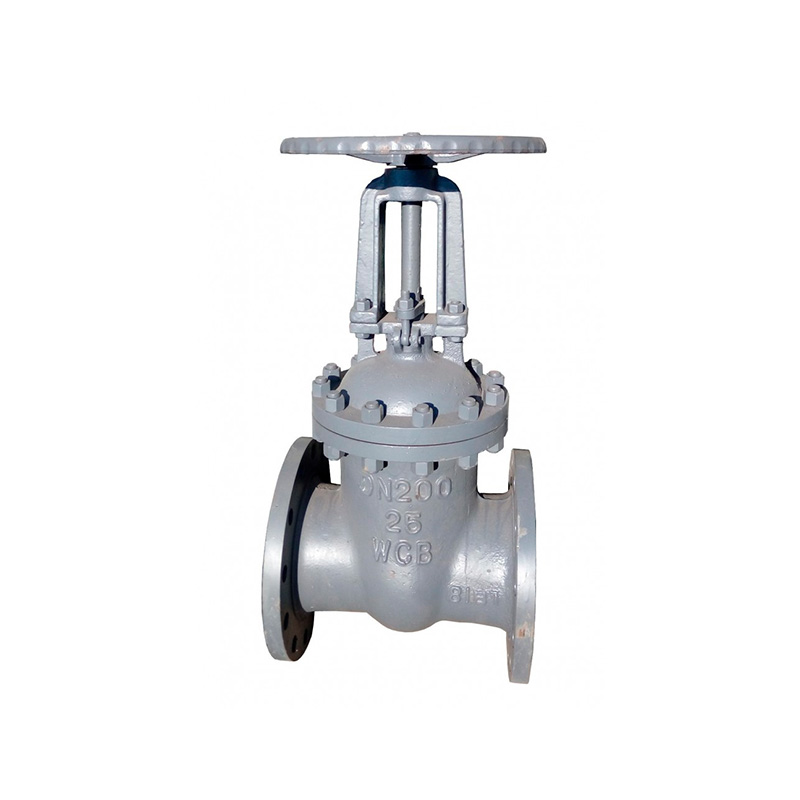

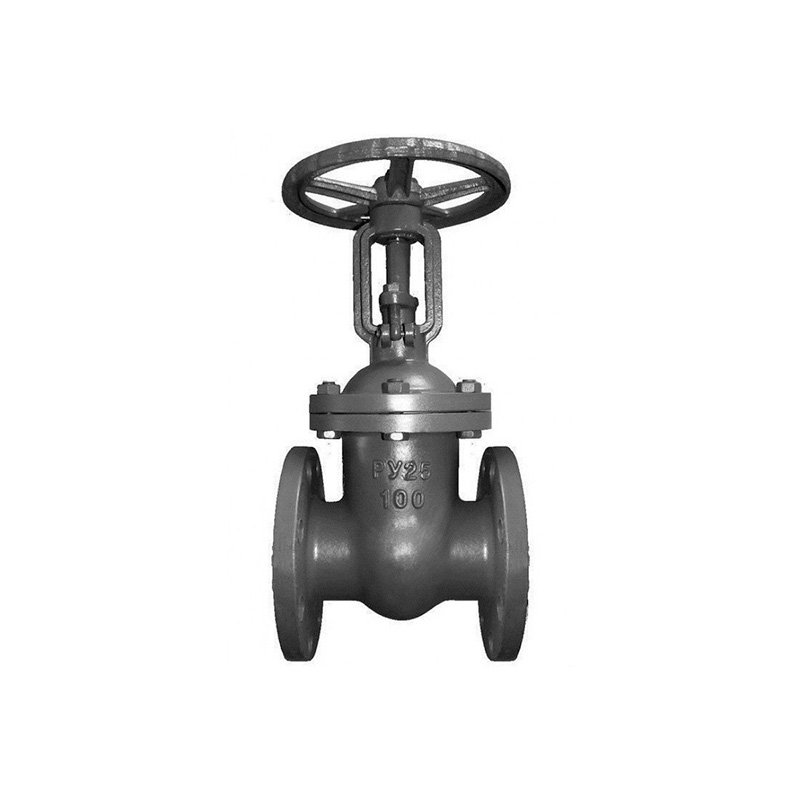

Задвижка клиновая стальная 30С64НЖ Ру25, фланцевая

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Цена по запросу

НАЗНАЧЕНИЕ
Задвижка стальная клиновая с выдвижным шпинделем предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, жидких и газообразных неагрессивных нефтепродуктов, неагрессивных сред по отношению к материалам самого изделия.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категория:
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Климатическое исполнение по ГОСТ 15150-69: У1 (от -40С до +40С);

2) Температура рабочей среды: не более 425С;

3) Присоединение к трубопроводу: фланцевое или под приварку;

4) Класс герметичности по ГОСТ 9544-2015: А;

5) Направление подачи среды: любое:

6) Установочное положение на трубопроводе: любое;

7) Управление: ручное (маховик);

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

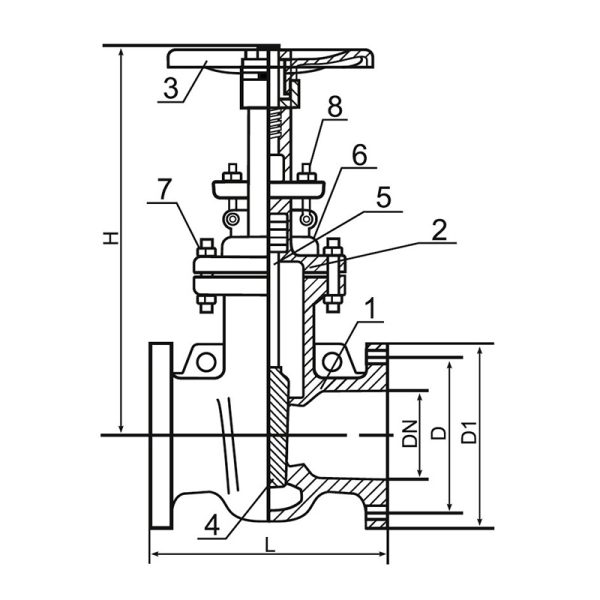

Габариты 30с64нж
Давление, PN 2,5 МПа (25 кгс/см2)
Проход условный, DN 50 80 100 150 200 250 300 400
Строительная длина, L (мм) 180/250 210/280 230/300 280/350 330/400 450 500 600
Высота, H (мм) 330/440 390/530 470/600 540/790 670/980 800/1130 950/1142 1200/1300
Тип соединения, d, DN, D, D1 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 2000
Средний срок службы, лет 5

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Сталь 20Л – 25Л
2 Крышка Сталь 20Л – 25Л
3 Маховик Серый чугун (СЧ 20)
4 Клин Сталь 20Х13
5 Шпиндель Сталь 20 / Сталь 20Х13
6 Сальниковое уплотнение ТРГ
7 Гайка Сталь 20
8 Болт Сталь 20
