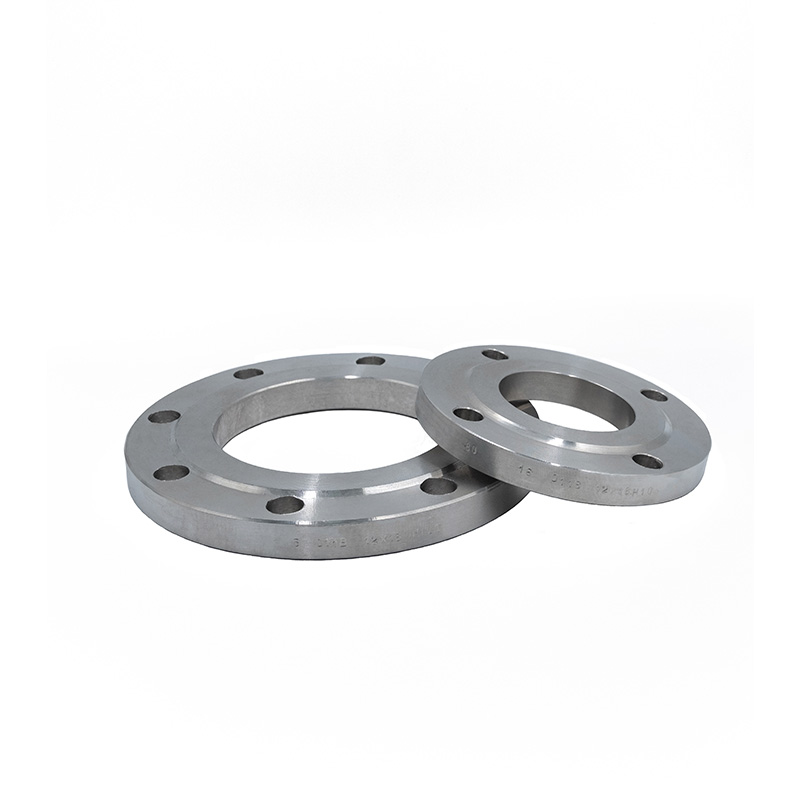

Фланцы плоские ГОСТ 33259-2015 (ГОСТ12820-80)

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Диапазон цен: 854.00  руб. – 26 815.60  руб.

✓ В наличии

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категория:
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

Фланцы плоские приварные ГОСТ 33259-2015 являются необходимыми деталями для сборки трубопроводов: установки оборудования, запорных узлов и соединения труб между собой. Фланец одевается на трубу, после чего проваривается по периметру соединения.

Назначение

Приварные  стальные  кованые  фланцы  изтотовленные  в  соответствии с  ГОСТ 33259-2015  используются  для  соединения  стальных  труб  с  различной  трубопроводной  арматурой  (фланцевые  шаровые  краны,  чугунные  и  стальные  задвижки,  дисковые  затворы,  обратные  клапаны,  компенсаторы,  фланцевые  фильтры,  насосы  и  т. д. )

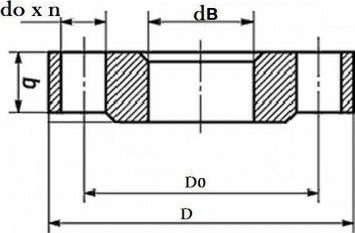

Фланец ГОСТ 33259 тип 01, давление Pу 6/10

Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг
15 80/95 55/65 19 10/10 11/14 4/4 0,3/0,5
20 90/105 65/76 19 12/12 11/14 4/4 0,5/0,7
25 100/115 75/85 19 12/12 11/14 4/4 0,6/0,9
32 120/135 90/100 39 13/14 14/18 4/4 1,1/1,4
40 130/145 100/110 46 13/15 14/18 4/4 1,2/2
50 140/160 110/125 59 13/15 14/18 4/4 1,3/2,1
65 160/180 130/145 78 13/17 14/18 4/4 1,6/2,8
80 180/195 150/160 91 15/17 18/18 4/4 2,4/3,2
100 205/215 170/180 110 15/19 18/18 4/8 2,8/4
125 235/245 200/210 135 17/21 18/18 8/8 3,8/5,4
150 260/280 225/240 161 17/21 18/22 8/8 4,4/6,6
200 315/335 280/295 222 19/21 18/22 8/8 5,9/8
250 370/390 335/350 273 20/23 18/22 12/12 7,6/10
300 435/440 395/400 325 20/24 22/22 12/12 10,2/13
350 485/500 445/460 377 22/24 22/22 12/16 12,6/16
400 535/565 495/515 426 24/26 22/26 16/16 15,2/21
500 640/670 600/620 530 25/28 22/26 16/20 19/28
600 755/780 705/725 630 25/31 26/30 20/20 26/40
800 975/1010 920/950 820 27/37 30/33 24/24 46/79
1000 1175/1220 1120/1160 1020 31/43 30/33 28/28 64/118



Фланец ГОСТ 33259 тип 01, давление Pу 16/25

Диаметр условный (Ду), мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Размер крепежа (d0), мм Количество крепежных отверстий (n), шт Вес одного фланца, кг
15 95/95 65/65 19 12/14 14/14 4/4 0,6/0,7
20 105/105 75/75 19 14/16 14/14 4/4 0,9/1
25 1115/115 85/85 19 16/16 14/14 4/4 1,1/1,2
32 135/135 100/100 39 16/18 18/18 4/4 1,5/1,7
40 145/145 110/110 46 19/19 18/18 4/4 2/2
50 160/160 125/125 59 19/21 18/18 4/4 2,6/2,7
65 180/180 145/145 78 21/21 18/18 4/8 3,4/3,2
80 195/195 160/160 91 21/23 18/18 4/8 3,7/4,1
100 215/230 180/190 110 23/25 18/22 8/8 4,7/6
125 245/270 210/220 135 25/27 18/26 8/8 6,3/8,2
150 280/300 240/250 161 25/27 26/26 8/8 7,8/10
200 335/360 295/310 222 27/29 22/26 12/12 10/13,3
250 405/425 355/370 273 28/31 28/30 12/12 14,5/19
300 460/485 410/430 325 30/32 28/30 12/16 18/23
350 520/550 470/490 377 30/38 30/33 16/16 23/34
400 580/610 525/550 426 34/40 34/33 16/16 31/45
500 710/730 650/660 530 44/48 44/39 20/20 57/67
600 840/840 770/770 630 45/49 45/39 20/20 80/91
800 1020/1075 950/990 820 49/63 49/45 24/24 104/182
1000 1255/- 1170/- 1020 58/- 58/- 28/- 179/-



Размеры в таблицах соответствуют только фланцам ГОСТ 33259 тип 01 с уплотнительным исполнением

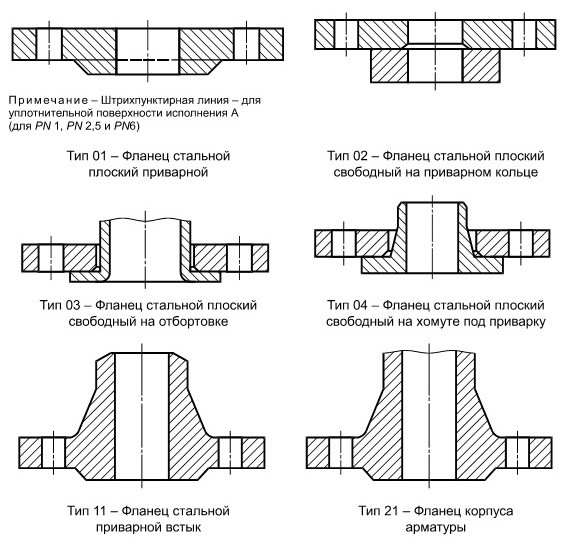

Фланцы типов 01, 02, 03, 04 не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.

Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.

Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.



Таблица соответствия уплотнительных поверхностей фланцев:

Исполнения по ГОСТ 33259-2015 Исполнения по ГОСТ 12820-80, 12821
А (плоскость) Аналогов нет
В (соединительный выступ) 1
Е (выступ) 2
F (впадина) 3
С / L (шип) С / L (шип)
D / M (паз) 5 / 9
К (под линзовую прокладку) 6
J (под прокладку овального сечения) 7

Примечание

ГОСТ 33259-2015 распространяется на присоединительные фланцы трубопроводной арматуры (далее — арматуры), соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

В настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей фланцевых соединений а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.

Фланцы плоские ГОСТ 33259-2015 (ГОСТ12820-80)

Размеры:

Фланцы плоские ГОСТ 33259-2015 (ГОСТ12820-80)



Ду

15

,

20

,

25

,

32

,

40

,

50

,

65

,

80

,

100

,

150

,

200

,

250

,

400
Корпус

ст. 12Х18Н10Т
