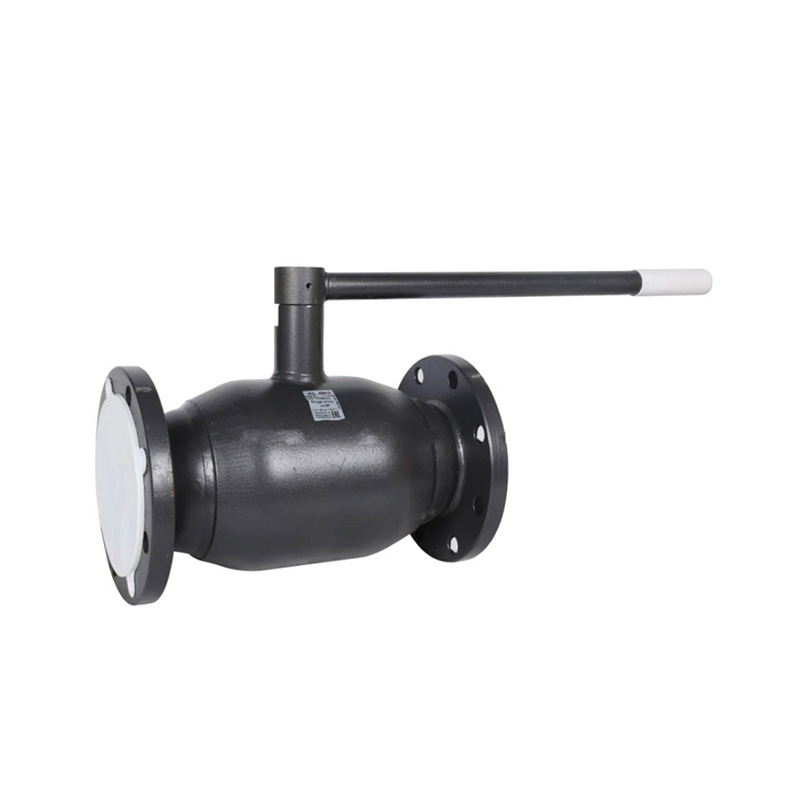

Кран цельносварной стандартнопроходной фланцевый

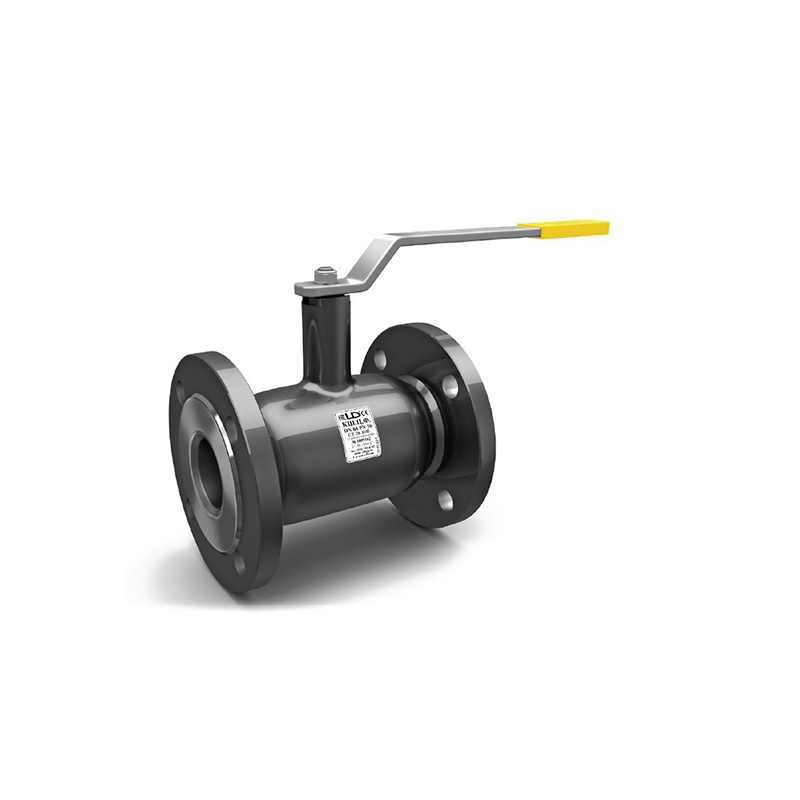

Кран цельносварной стандартнопроходной фланцевый — изображение 2
Кран цельносварной стандартнопроходной фланцевый — изображение 3
Кран цельносварной стандартнопроходной под приварку
Кран цельносварной стандартнопроходной под приварку Цена по запросу
Назад к товарам
Кран цельносварной полнопроходной муфтовый
Кран цельносварной полнопроходной муфтовый Цена по запросу

Кран цельносварной стандартнопроходной фланцевый

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Цена по запросу

НАЗНАЧЕНИЕ

Краны шаровые разборные предназначены для транспортировки теплосетевой воды, газа, нефти, нефтепродуктов и любых жидких сред, по отношению к которым материалы крана коррозионностойки. Изделие используется только для полного перекрытия потока транспортируемой среды.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категория:
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Таблица фигур: КШЦФ, 11с67п;

2) Условное давление: 1,6 МПа (16 кгс/см2);

3) Климатическое исполнение по ГОСТ 15150-69: У1 (от -40С до +40С);

4) Температура рабочей среды: не более 200С;

5) Присоединение к трубопроводу: фланцевое;

6) Класс герметичности по ГОСТ 9544-2015: А;

7) Направление подачи среды: любое:

8) Установочное положение на трубопроводе: любое;

9) Управление: ручное (рукоятка);

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

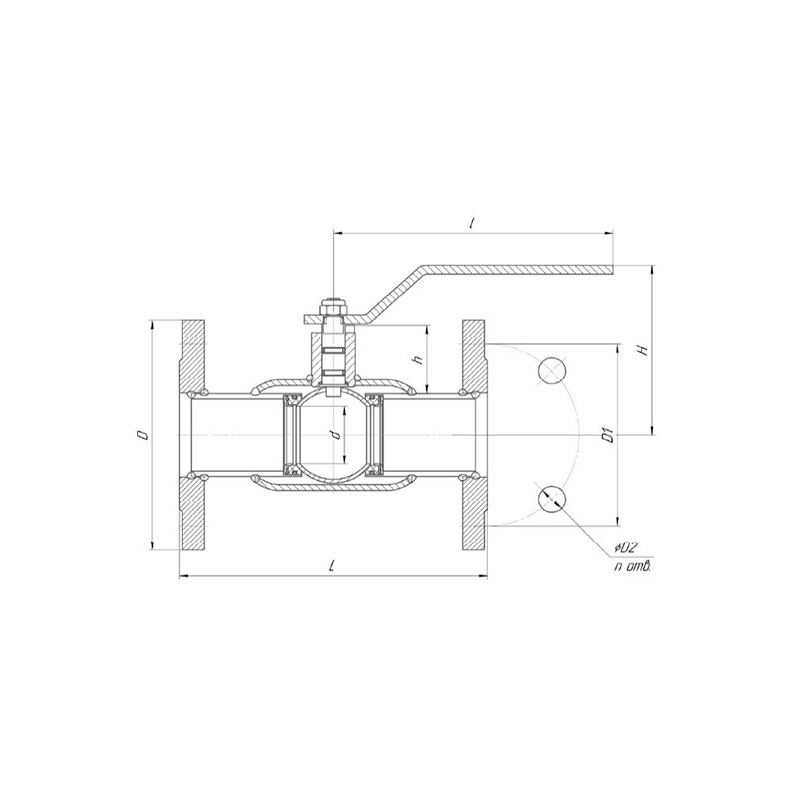

Габариты Кран цельносварной стандартнопроходной фланцевый
Давление, PN 1,6-4,0 МПа (16-40 кгс/см2)
Проход условный, DN 15 20 25 32 40 50 65 80 100 125 150
Строительная длина, L (мм) 120 120 140 140 165 180 200 210 230 350 380
Масса, кг 1,6 2,2 2,7 3,7 4,7 7 8,2 11 13,7 24,6 33
Тип соединения, d, DN, D, D1, D2 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 10000
Средний срок службы, лет 30

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Патрубок, фланец сталь 20
2 Корпус сталь 20
3 Тарельчатая пружина сталь 65Г + покрытие Алюсилд
4 Кольцо упорное сталь AISI 409
5 Седло Ф-4К20
6 Пробка сталь 20Х13 / AISI 304
7 Шпиндель сталь 20Х13
8 Горловина сталь 20
9 Ручка сталь 3
10 Подшипник скольжения Ф-4 / Ф-4К20
11 Гайка Оцинкованная сталь
12 Уплотнение горловины Фторсилоксан + EPDM
13 Уплотнение седла Фторсилоксан / EPDM
Ду

15

,

20

,

25

,

32

,

40

,

50

,

65

,

80

,

100

,

125

,

150
