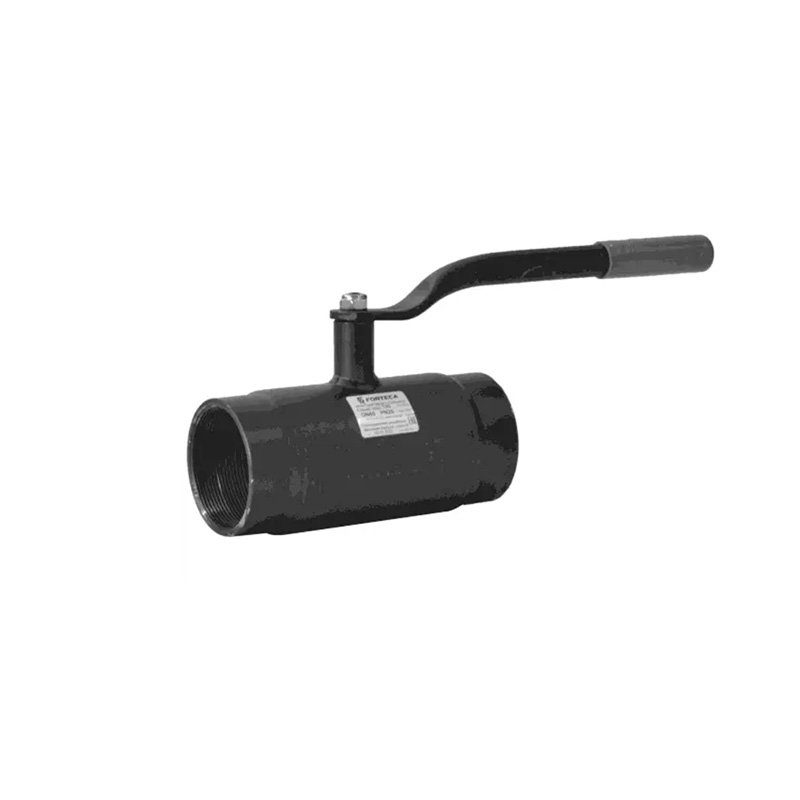

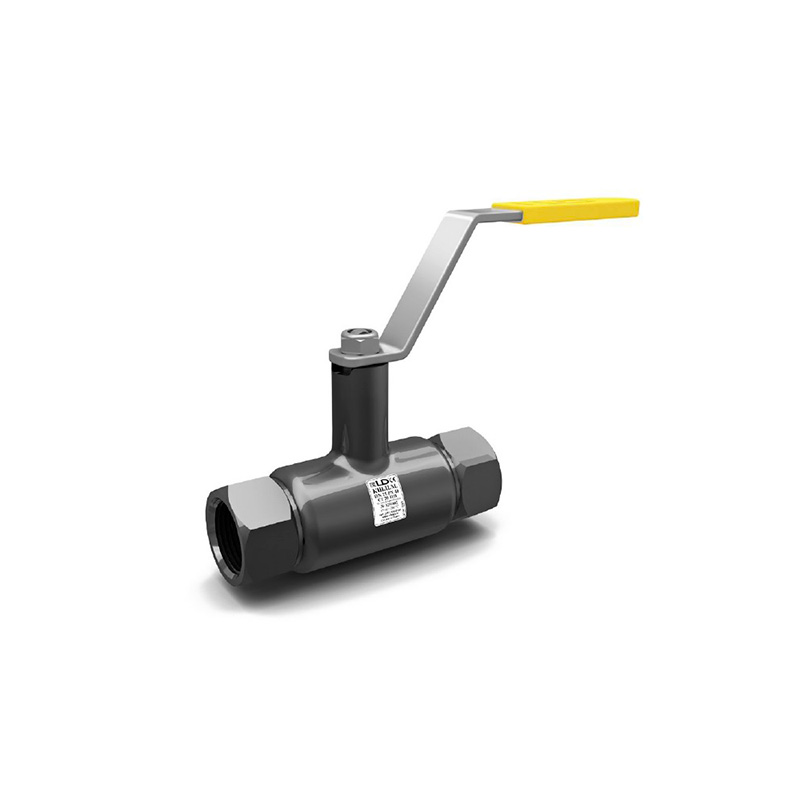

Кран цельносварной стандартнопроходной муфтовый
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Цена по запросу
НАЗНАЧЕНИЕ
Краны шаровые разборные предназначены для транспортировки теплосетевой воды, газа, нефти, нефтепродуктов и любых жидких сред, по отношению к которым материалы крана коррозионностойки. Изделие используется только для полного перекрытия потока транспортируемой среды.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Таблица фигур: КШЦМ, 11с67п;
2) Условное давление: 1,6 МПа (16 кгс/см2);
3) Климатическое исполнение по ГОСТ 15150-69: У1 (от -40С до +40С);
4) Температура рабочей среды: не более 200С;
5) Присоединение к трубопроводу: муфтовое;
6) Класс герметичности по ГОСТ 9544-2015: А;
7) Направление подачи среды: любое:
8) Установочное положение на трубопроводе: любое;
9) Управление: ручное (рукоятка);

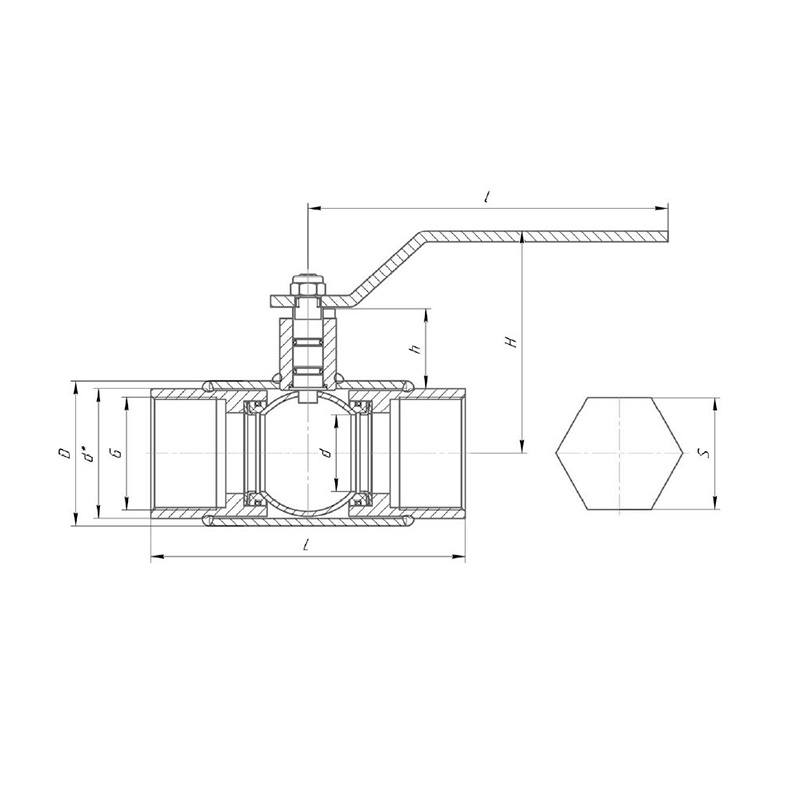

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | Кран цельносварной стандартнопроходной муфтовый | ||||||||
| Давление, PN | 2,5-4,0 МПа (25-40 кгс/см2) | ||||||||
| Проход условный, DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Строительная длина, L (мм) | 135 | 135 | 135 | 135 | 155 | 170 | 190 | 200 | 240 |
| Масса, кг | 0,7 | 0,8 | 1,3 | 1,3 | 1,8 | 2,6 | 3,7 | 5,8 | 10,6 |
| Тип соединения, d, DN, D, G | Муфтовое по ГОСТ 6357-81 | ||||||||
| Средний ресурс до замены, циклов | 10000 | ||||||||
| Средний срок службы, лет | 30 | ||||||||
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Патрубок | сталь 20 |
| 2 | Корпус | сталь 20 |
| 3 | Тарельчатая пружина | сталь 65Г |
| 4 | Кольцо упорное | сталь AISI 409 |
| 5 | Седло | Ф-4К20 |
| 6 | Пробка | сталь 20Х13 / AISI 304 |
| 7 | Шпиндель | сталь 20Х13 |
| 8 | Горловина | сталь 20 |
| 9 | Ручка | сталь 3 |
| 10 | Подшипник скольжения | Ф-4 |
| 11 | Гайка | Оцинкованная сталь |
| 12 | Уплотнение горловины | Фторсилоксан + EPDM |
| 13 | Уплотнение седла | Фторсилоксан |
| Ду |
15 ,20 ,25 ,32 ,40 ,50 ,65 ,80 ,100 |
|---|
