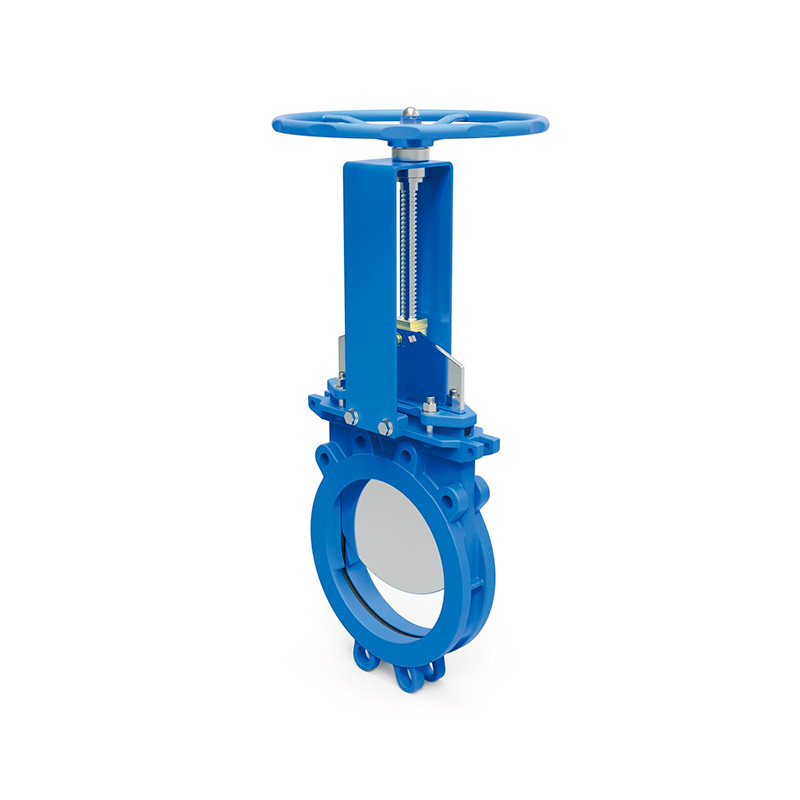

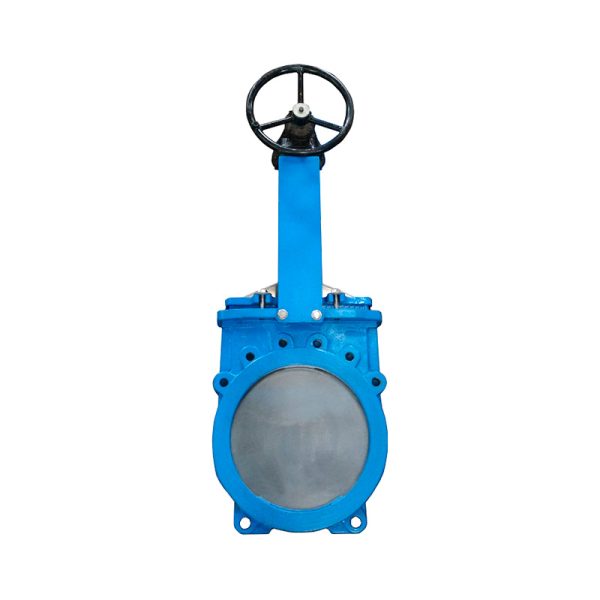

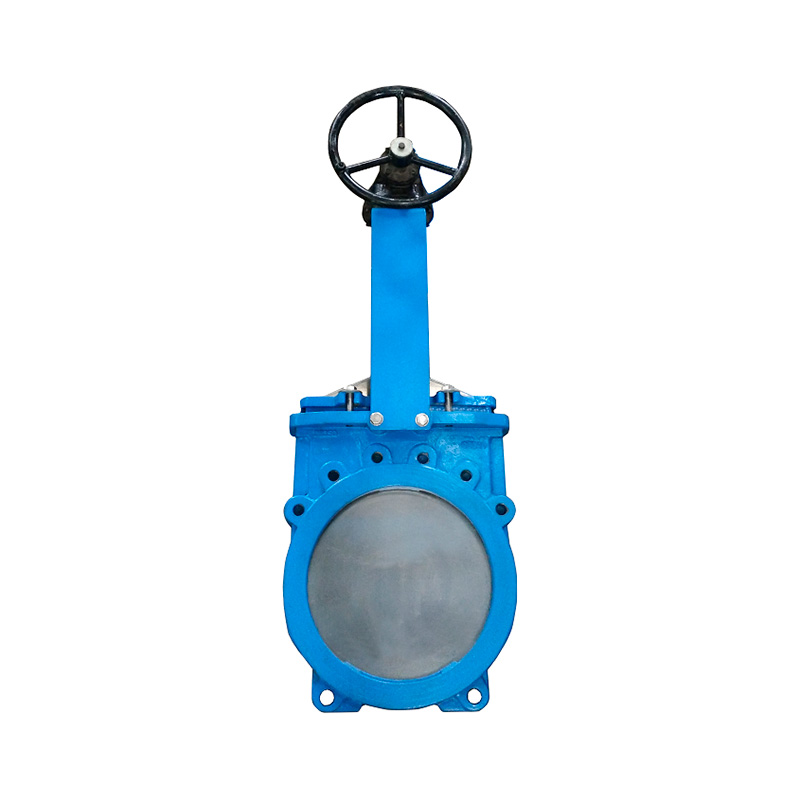

Задвижка шиберная
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Цена по запросу
НАЗНАЧЕНИЕ
Чугунные шиберные задвижки относятся к классу запорно-перекрывающей арматуры, где запорный элемент, выполненный в виде ножа, перемещается возвратно-поступательными движениями, направленными перпендикулярно потоку рабочей среды.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Климатическое исполнение по ГОСТ 15150-69: У3 (от -40С до +40С);
2) Температура рабочей среды: не более 80С;
3) Присоединение к трубопроводу: межфланцевое;
4) Класс герметичности по ГОСТ 9544-2015: А;
5) Направление подачи среды: любое:
6) Установочное положение на трубопроводе: маховиком вверх;
7) Управление: ручное (маховик);

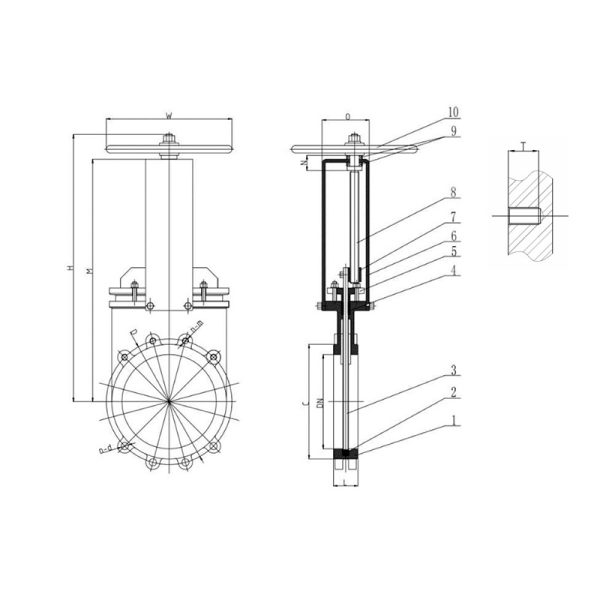

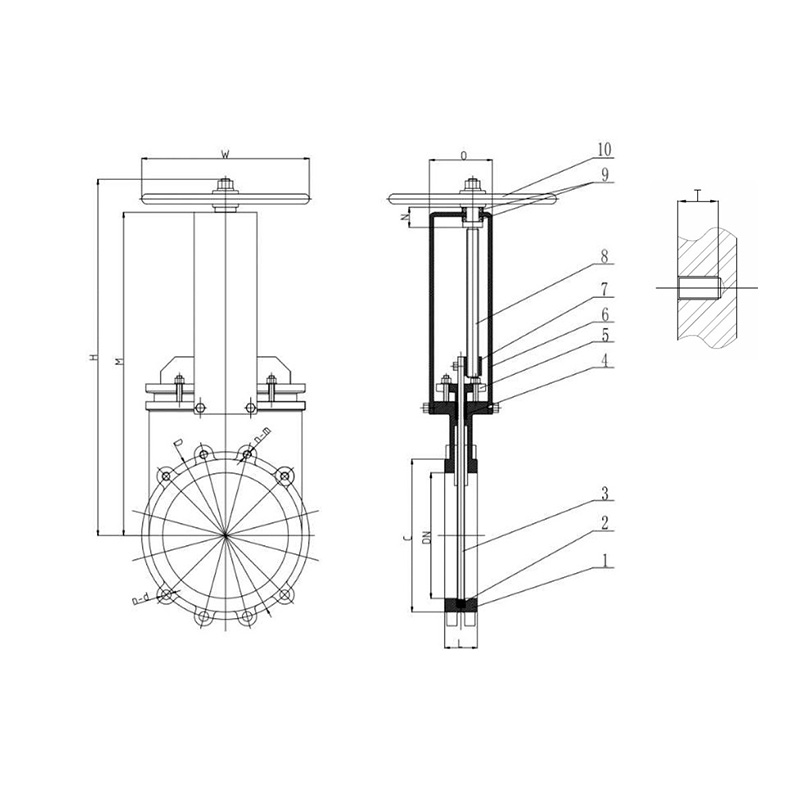

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | Задвижка шиберная ножевая | ||||||||||
| Давление, PN | 1,0 / 1,6 МПа (10 / 16 кгс/см2) | ||||||||||
| Проход условный, DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| Строительная длина, L (мм) | 43 | 46 | 46 | 52 | 56 | 56 | 60 | 68 | 78 | 78 | 102 |
| Высота, H (мм) | 308 | 322 | 363 | 386 | 470 | 511 | 627 | 747 | 851 | 981 | 1109 |
| Тип соединения, DN, D, С | Межфланцевое по ГОСТ12815-80, ГОСТ 33259-2015 | ||||||||||
| Средний срок службы, лет | 3 | ||||||||||
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Корпус | ВЧШГ (GGG 40) |
| 2 | Седловое уплотнение | NBR / EPDM |
| 3 | Нож | Нерж.сталь SS304 |
| 4 | Сальниковое уплотнение | PTFE |
| 5 | Сальник | ВЧШГ (GGG 40) |
| 6 | Рамка | Сталь А3 |
| 7 | Гайка | Латунь 59-1 |
| 8 | Шток | Нерж.сталь SS420 |
| 9 | Подшипник | Сталь Gcr-15 |
| 10 | Маховик | ВЧШГ (GGG 40) |
| Ду |
50 ,65 ,80 ,100 ,125 ,150 ,200 ,250 ,300 ,400 |
|---|
