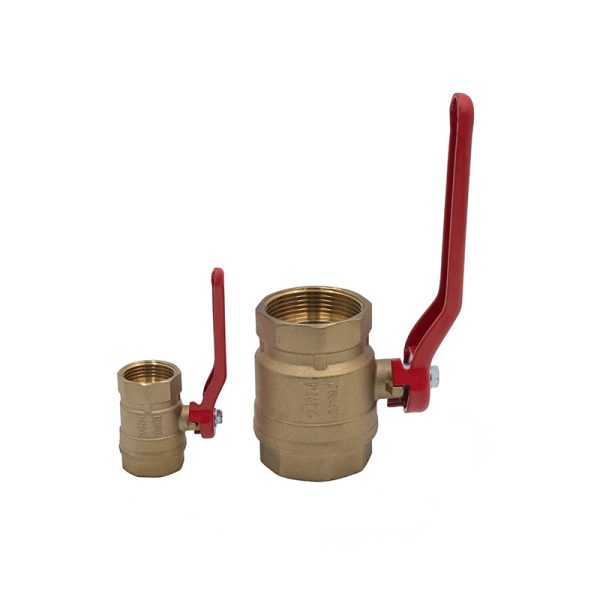

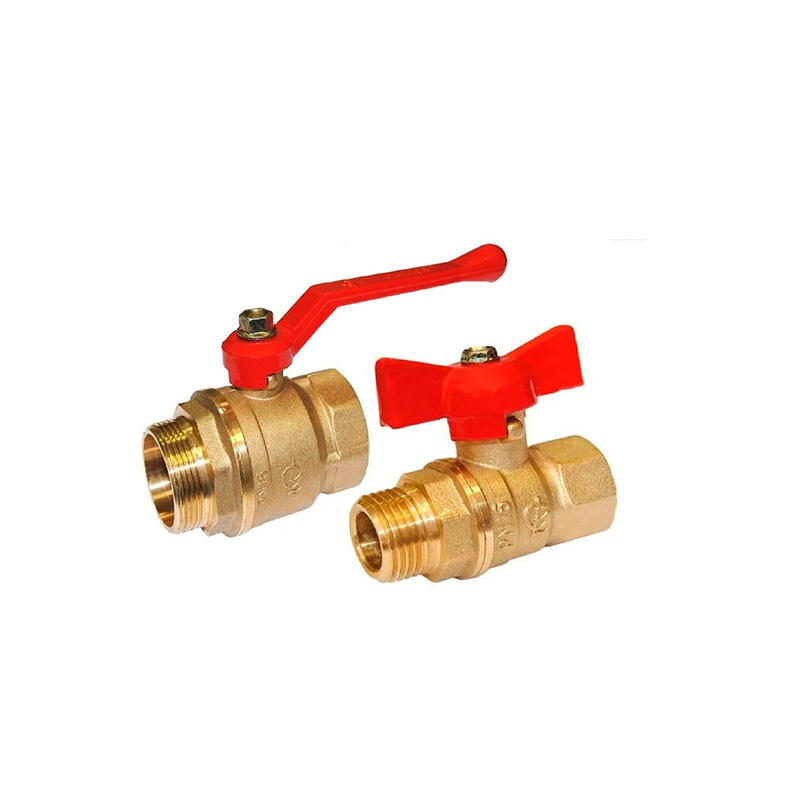

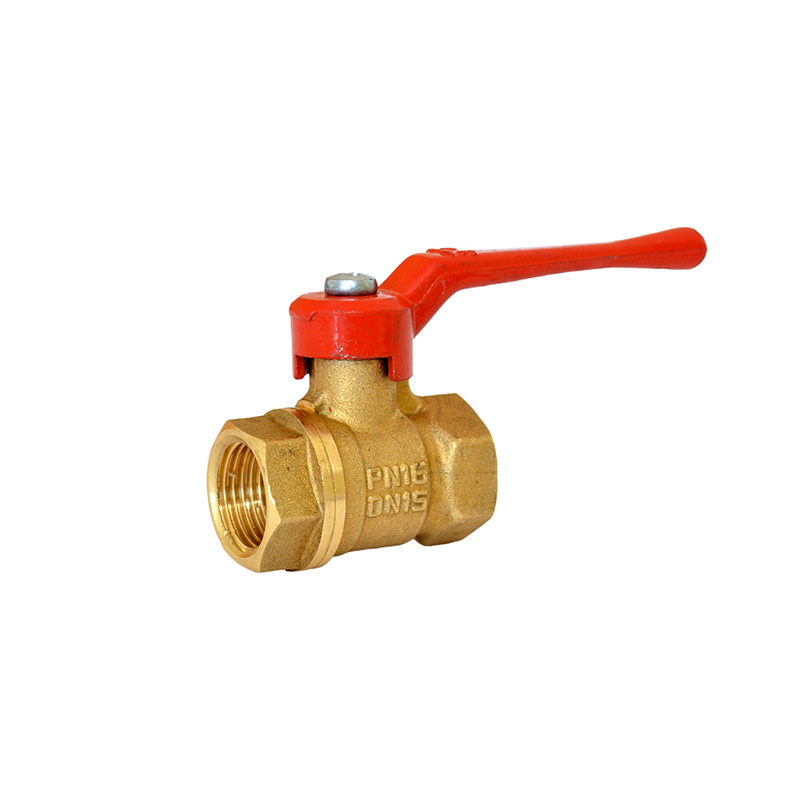

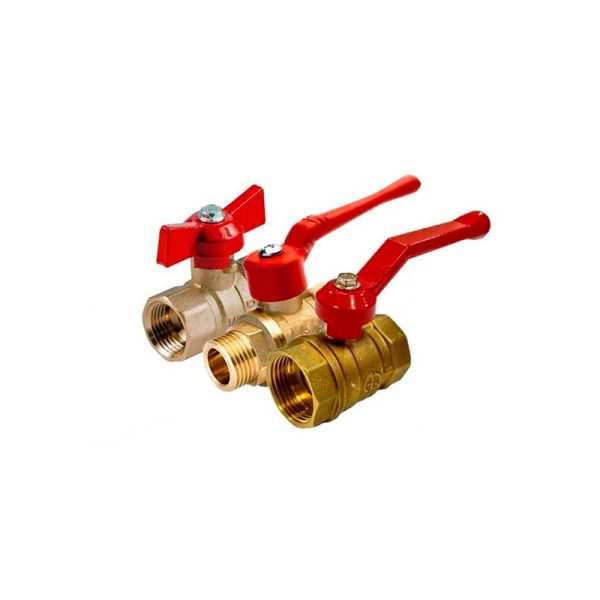

Кран шаровой 11Б27п1 Ру16, муфтовый
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Диапазон цен: 185.00 руб. – 1 620.00 руб.
НАЗНАЧЕНИЕ
Краны шаровые латунные предназначены для установки на трубопроводах в качестве запорного устройства для воды, пара.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Таблица фигур: 11Б27п1;
2) Условное давление: 1,6 МПа (16 кгс/см2);
3) Климатическое исполнение по ГОСТ 15150-69: У3 (от -20С до +40С);
4) Температура рабочей среды: не более 150С;
5) Присоединение к трубопроводу: муфтовое;
6) Класс герметичности по ГОСТ 9544-2015: А;
7) Направление подачи среды: любое:
8) Установочное положение на трубопроводе: любое;
9) Управление: ручное (рукоятка);
ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | 11Б27п1 муфтовый с рукояткой | |||||
| Давление, PN | 1,6 МПа (16 кгс/см2) | |||||
| Проход условный, DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Строительная длина, L (мм) | 48 | 53 | 62 | 75 | 88 | 100 |
| Масса, кг | 0,12 | 0,155 | 0,265 | 0,44 | 0,765 | 1,135 |
| Средний ресурс до замены, циклов | 5000 | |||||
| Средний срок службы, лет | 5 | |||||

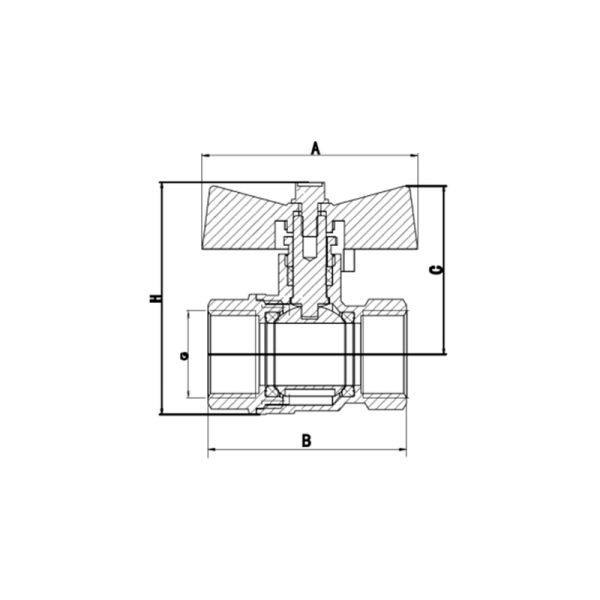

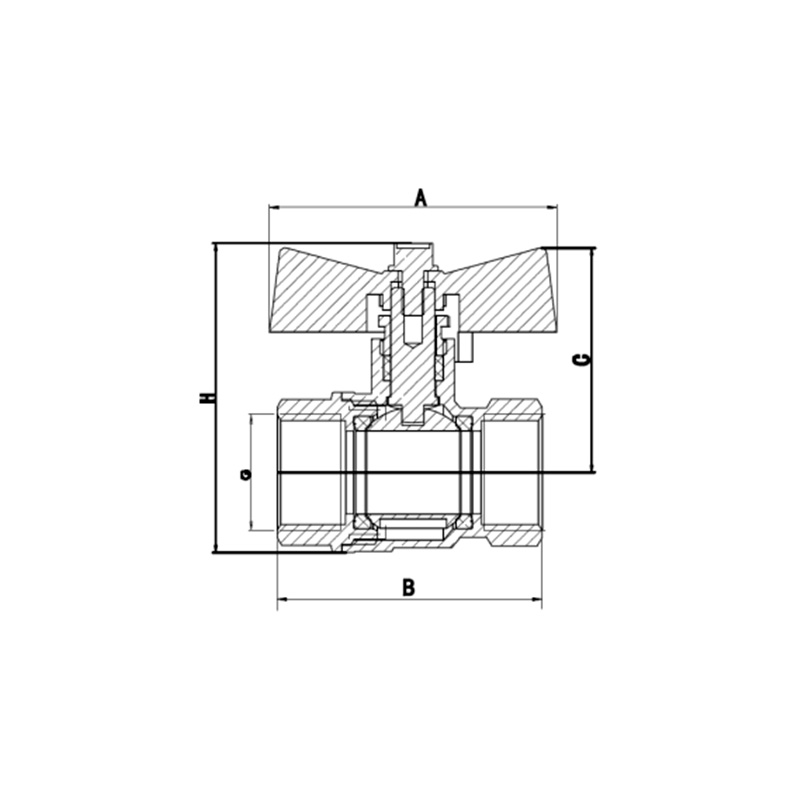

| Габариты | 11Б27п1 муфтовый с бабочкой | ||
| Давление, PN | 1,6 МПа (16 кгс/см2) | ||
| Проход условный, DN | 15 | 20 | 25 |
| Строительная длина, L (мм) | 48 | 53 | 62 |
| Масса, кг | 0,11 | 0,145 | 0,25 |
| Средний ресурс до замены, циклов | 5000 | ||
| Средний срок службы, лет | 5 | ||

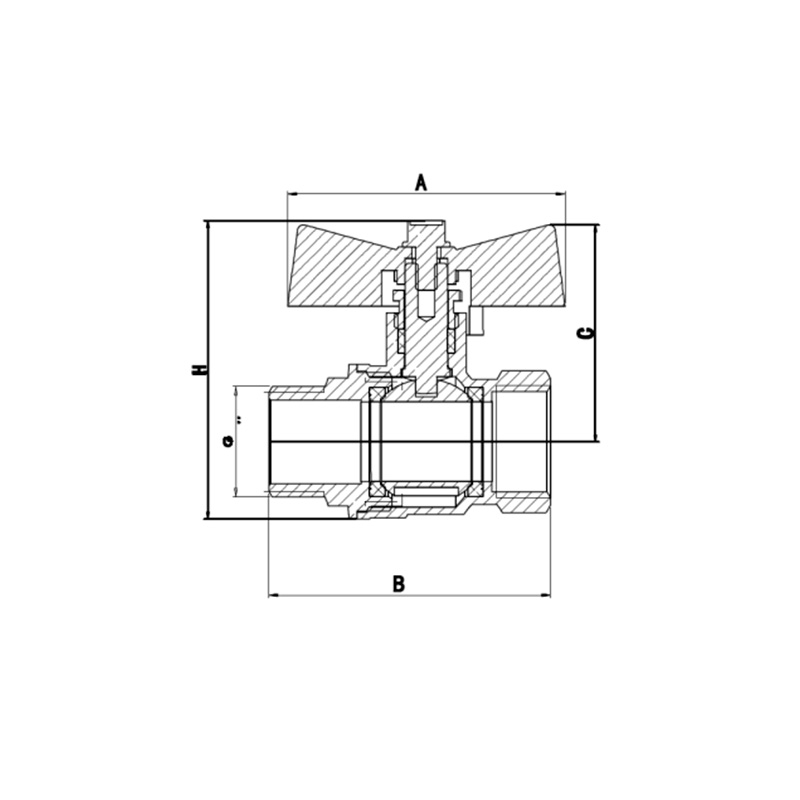

| Габариты | 11Б27п1 муфта-штуцер с бабочкой | ||
| Давление, PN | 1,6 МПа (16 кгс/см2) | ||
| Проход условный, DN | 15 | 20 | 25 |
| Строительная длина, L (мм) | 53 | 64 | 70 |
| Масса, кг | 0,125 | 0,18 | 0,27 |
| Средний ресурс до замены, циклов | 5000 | ||
| Средний срок службы, лет | 5 | ||

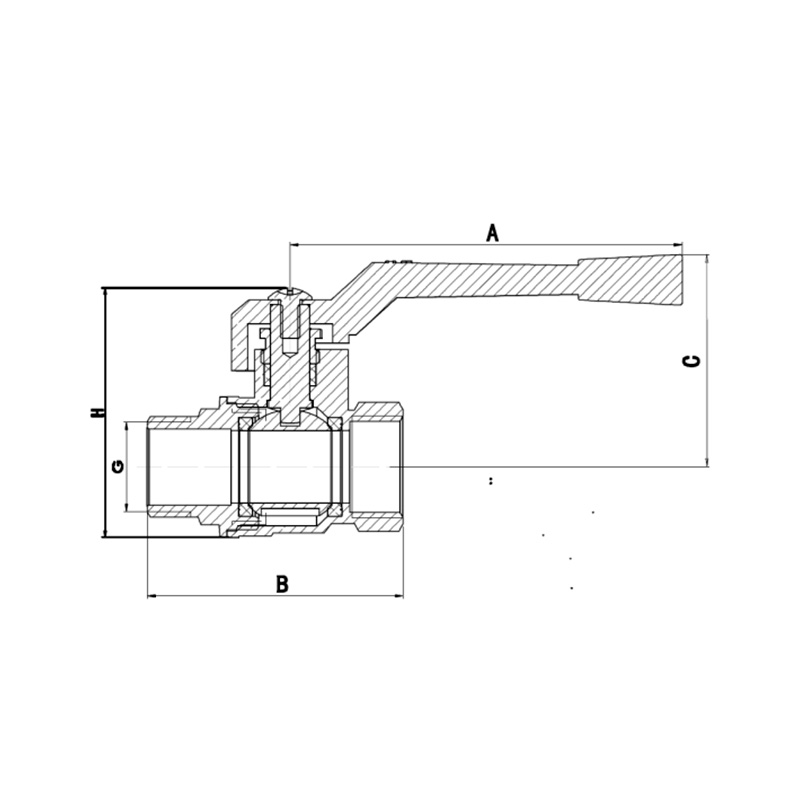

| Габариты | 11Б27п1 муфта-штуцер с рукояткой | ||
| Давление, PN | 1,6 МПа (16 кгс/см2) | ||
| Проход условный, DN | 15 | 20 | 25 |
| Строительная длина, L (мм) | 53 | 64 | 70 |
| Масса, кг | 0,135 | 0,19 | 0,285 |
| Средний ресурс до замены, циклов | 5000 | ||
| Средний срок службы, лет | 5 | ||

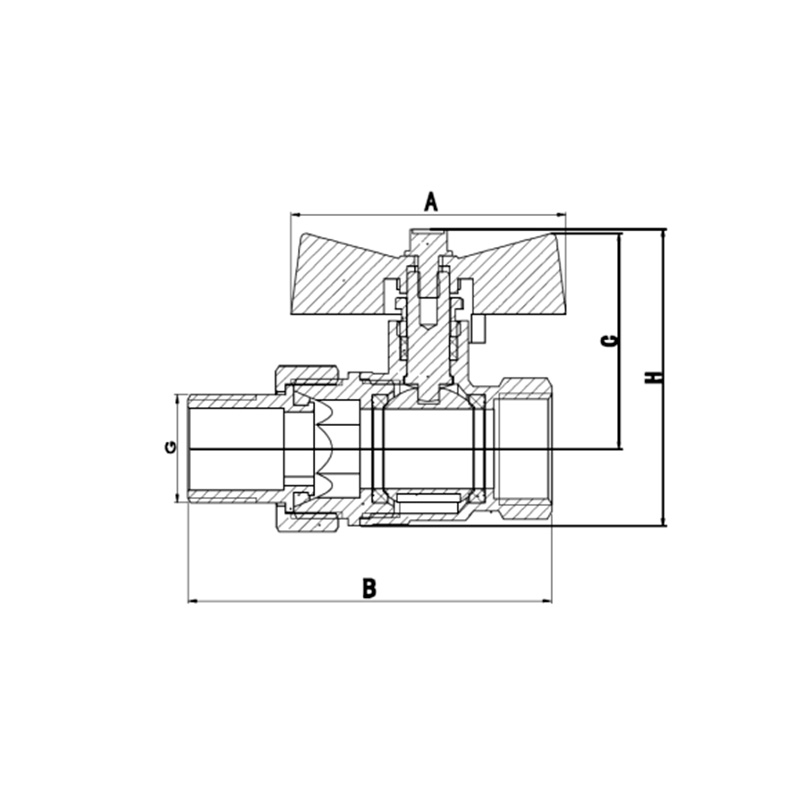

| Габариты | 11Б27п1 муфта-штуцер американка с бабочкой | ||
| Давление, PN | 1,6 МПа (16 кгс/см2) | ||
| Проход условный, DN | 15 | 20 | 25 |
| Строительная длина, L (мм) | 69 | 79 | 92 |
| Масса, кг | 0,185 | 0,27 | 0,41 |
| Средний ресурс до замены, циклов | 5000 | ||
| Средний срок службы, лет | 5 | ||
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Корпус | Латунь |
| 2 | Шар | Сталь углеродистая + хром |
| 3 | Шток | Сталь углеродистая |
| 4 | Рукоятка | Алюминий |
| 5 | Уплотнитель | PTFE |
| Ду |
15 ,20 ,25 ,32 ,40 ,50 |
|---|---|
| Тип присоединения |
муфта-американка, бабочка ,муфтовый, бабочка ,муфтовый, рукоятка |
