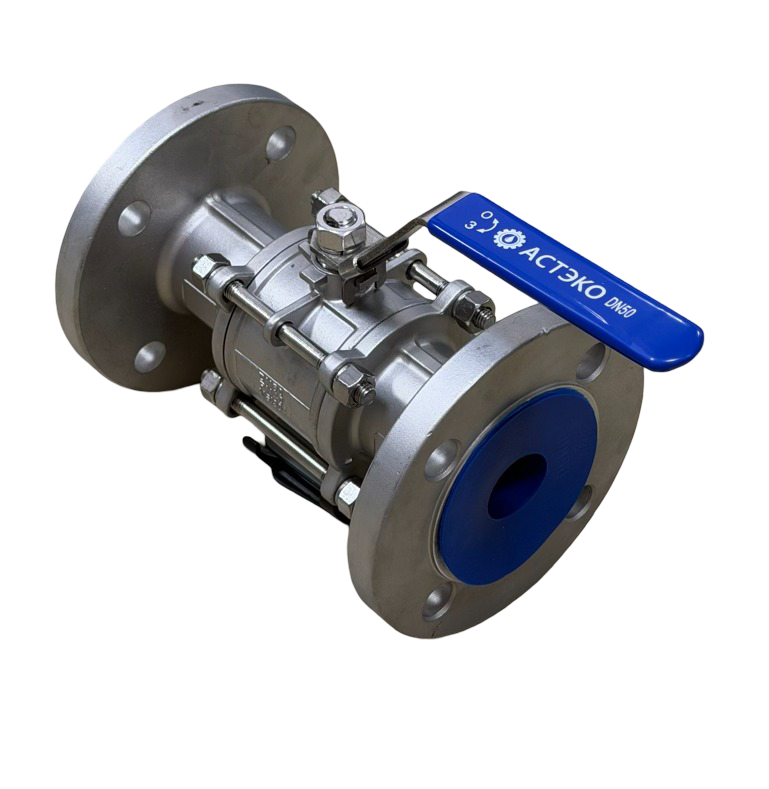

Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый — изображение 1

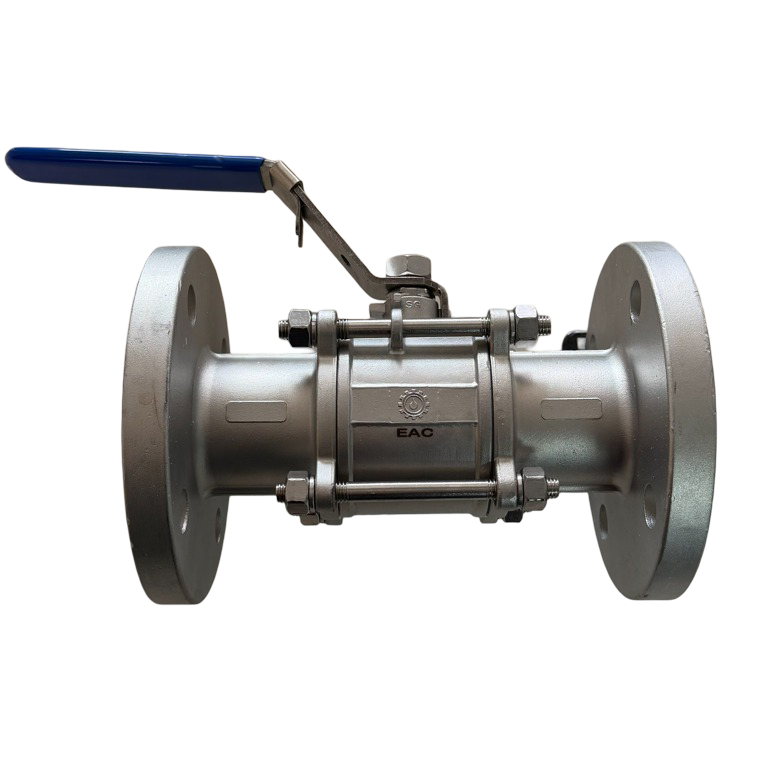

Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый — изображение 2
Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый — изображение 3
Нажмите, чтобы увеличить
Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый
Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый — изображение 2
Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый — изображение 3
Затвор поворотный химический ЗПХ Ру16, межфланцевый
Затвор поворотный химический ЗПХ Ру16, межфланцевый Цена по запросу
Назад к товарам
Запорный клапан 15НЖ65НЖ Ру16, фланцевый
Запорный клапан 15НЖ65НЖ Ру16, фланцевый Диапазон цен: 5 246.00  руб. – 56 242.00  руб.

Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Диапазон цен: 2 700.00  руб. – 92 500.00  руб.

✓ В наличии

НАЗНАЧЕНИЕ

Краны шаровые разборные предназначены для транспортировки теплосетевой воды, газа, нефти, нефтепродуктов и любых жидких сред, по отношению к которым материалы крана коррозионностойки. Изделие используется только для полного перекрытия потока транспортируемой среды.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категория:
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Таблица фигур: 11нж01пф;

2) Условное давление: 1,6-4,0 МПа (16-40 кгс/см2);

3) Климатическое исполнение по ГОСТ 15150-69: УХЛ1 (от -60С до +40С);

4) Температура рабочей среды: не более 200С;

5) Присоединение к трубопроводу: фланцевое;

6) Класс герметичности по ГОСТ 9544-2015: А;

7) Направление подачи среды: любое:

8) Установочное положение на трубопроводе: любое;

9) Управление: ручное (рукоятка);

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

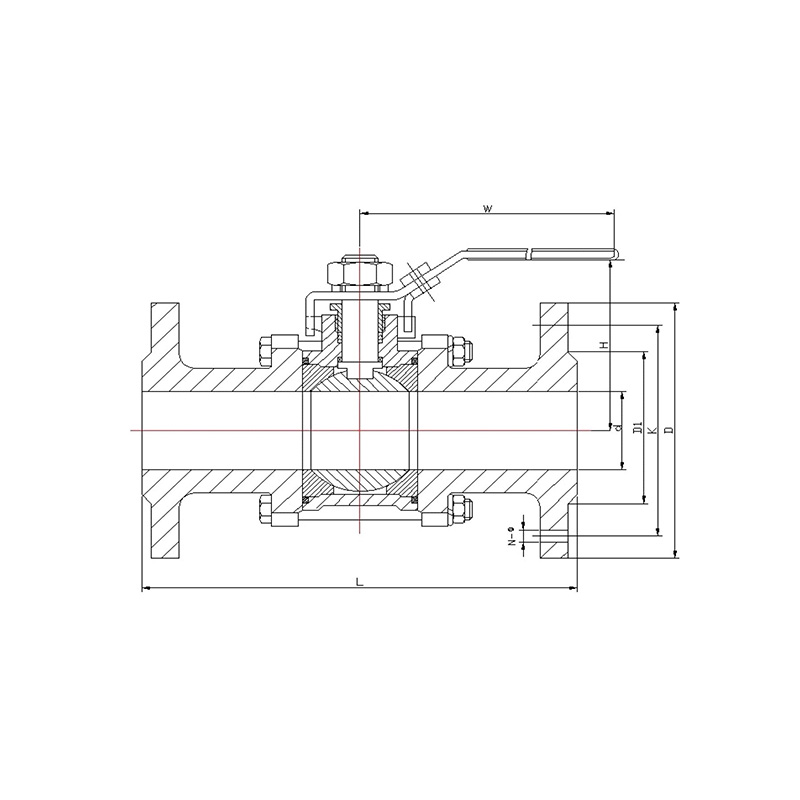

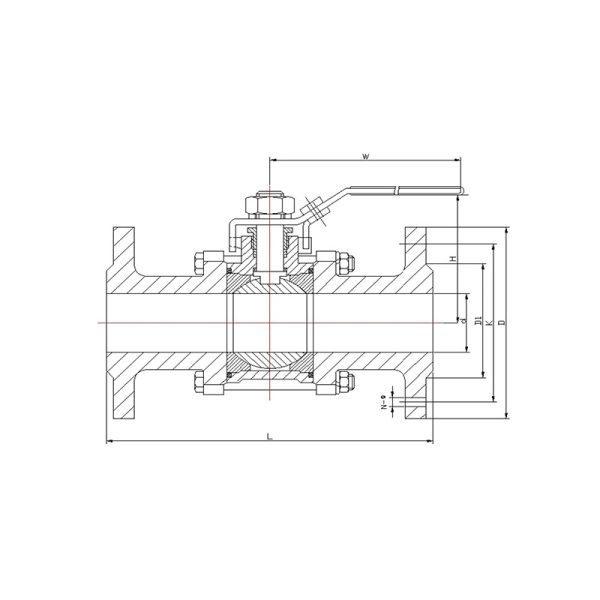

Габариты 11нж01пф
Давление, PN 1,6-4,0 МПа (16-40 кгс/см2)
Проход условный, DN 15 20 25 32 40 50 65 80 100 125 150 200
Строительная длина, L (мм) 130 150 160 180 200 230 290 310 350 400 480 600
Масса, кг 1,6 2,5 3,2 4,2 6,2 7,1 11 15,7 23 31 46 60
Тип соединения, d, DN, D, D1, D2 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 700
Средний срок службы, лет 5

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
2 Фланцевый патрубок Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
3 Пробка Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
4 Шпиндель Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
5 Седло PTFE
6 Шайба Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
7 Гайка Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
8 Ручка Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
9 Шпилька Сталь AISI304 / AISI316 / 12Х18Н10Т / 10Х17Н13М2Т
Ду

15

,

20

,

25

,

32

,

40

,

50

,

65

,

80

,

100

,

150
Корпус

ст. AISI304
