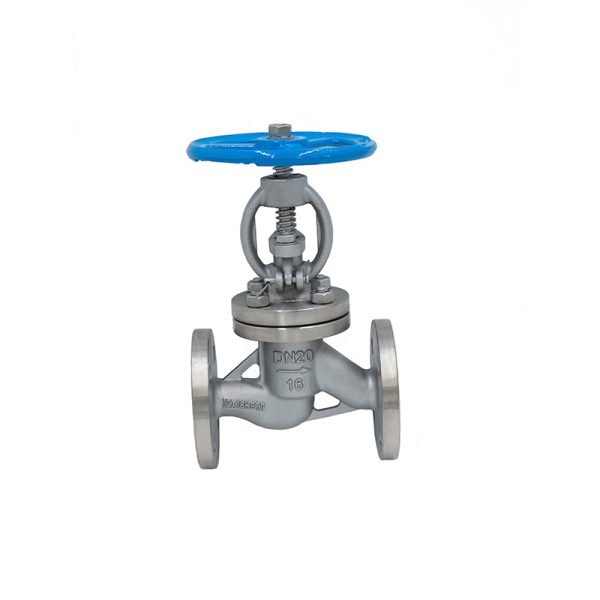

Запорный клапан 15НЖ65НЖ Ру16, фланцевый — изображение 2
Запорный клапан 15НЖ65НЖ Ру16, фланцевый — изображение 3
Запорный клапан 15НЖ65НЖ Ру16, фланцевый — изображение 4

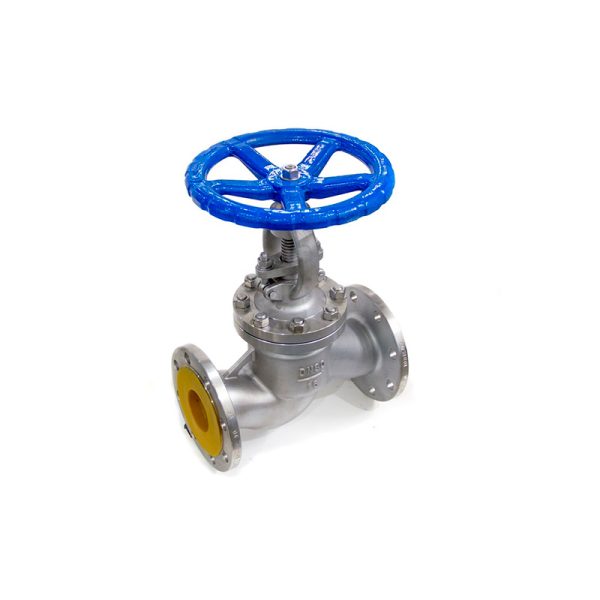

Запорный клапан 15НЖ65НЖ Ру16, фланцевый — изображение 5
Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый
Кран шаровой полнопроходной 11нж01пф Ру16, фланцевый Диапазон цен: 2 700.00  руб. – 92 500.00  руб.
Назад к товарам
Клапан (вентиль) запорный 1c-11-1М, Ду10 Ру100, корпус - ст.20, под приварку
Клапан (вентиль) запорный 1c-11-1М, Ду10 Ру100, корпус - ст.20, под приварку Цена по запросу

Запорный клапан 15НЖ65НЖ Ру16, фланцевый

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Диапазон цен: 5 246.00  руб. – 56 242.00  руб.

✓ В наличии

НАЗНАЧЕНИЕ

Клапаны (вентили) применяются в качестве запорных устройств в трубопроводах для перекрытия потока рабочей среды: воды, пара, нефтепродуктов, жидких и газообразных сред по отношению к которым материалы, применяемые к клапану, коррозионностойкие.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категории: ,
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Таблица фигур: 15нж65нж;

2) Условное давление: 1,6 МПа (16 кгс/см2);

3) Климатическое исполнение по ГОСТ 15150-69: УХЛ1 (от -60С до +40С);

4) Температура рабочей среды: не более 450С;

5) Присоединение к трубопроводу: фланцевое или под приварку;

6) Класс герметичности по ГОСТ 9544-2015: А;

7) Направление подачи среды: Одностороннее по маркировке на корпусе;

8) Установочное положение на трубопроводе: Управляющим органом вверх, допускается отклонение от вертикали до 90º в любую сторону;

9) Управление: ручное (маховик);

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

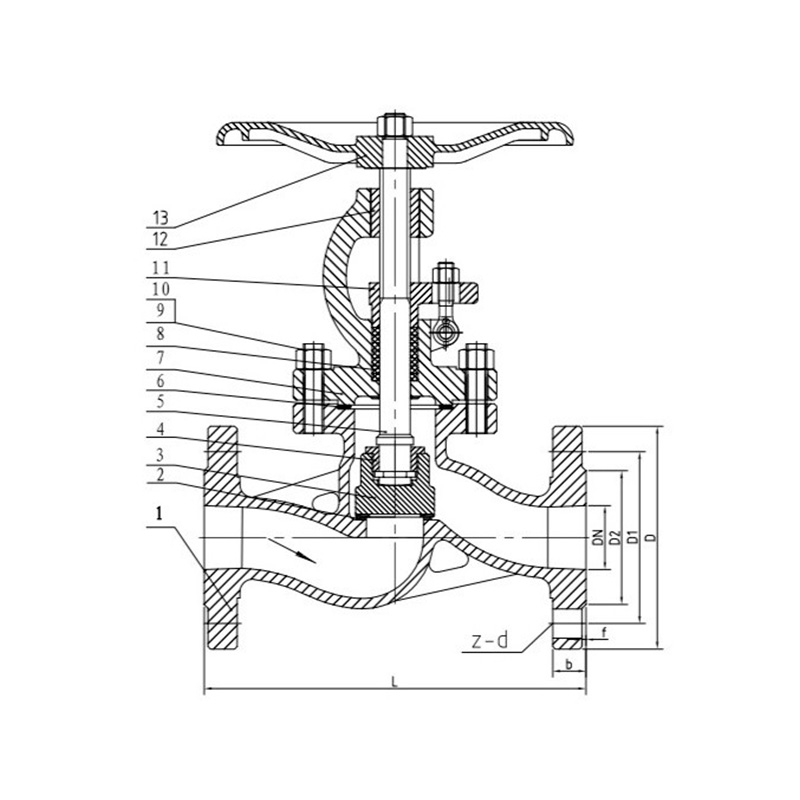

Габариты 15нж65нж
Давление, PN 1,6 МПа (16 кгс/см2)
Проход условный, DN 15 20 25 32 40 50 65 80 100 125 150 200
Строительная длина, L (мм) 130 150 160 180 200 230 290 310 350 400 480 600
Масса, кг 4 4,8 5,3 7,3 9,2 12 15,5 21 27 36 52 78
Тип соединения, d, DN, D, D1, D2 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 3000
Средний срок службы, лет 10

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Сталь 08Х18Н9Л / 12Х18Н9ТЛ / 10Х17Н13М2ТЛ
2 Наплавка Сталь 08Х18Н10 / 12Х18Н10Т / 10Х17Н13М2Т
3 Золотник Сталь 08Х18Н10 / 12Х18Н10Т / 10Х17Н13М2Т
4 Втулка Сталь 08Х18Н10 / 12Х18Н10Т / 10Х17Н13М2Т
5 Шпиндель Сталь 08Х18Н10 / 12Х18Н10Т / 10Х17Н13М2Т
6 Прокладка Паронит
7 Крышка Сталь 08Х18Н9Л / 12Х18Н9ТЛ / 10Х17Н13М2ТЛ
8 Набивка сальника ТРГ
9 Шпилька, болт ст.12Х15Г9НД
10 Гайка ст.12Х15Г9НД
11 Фланец сальника ст.12Х15Г9НД
12 Втулка резьбовая Бронза
13 Маховик Ковкий чугун
Ду

15

,

20

,

25

,

32

,

40

,

50

,

65

,

80

,

100
Корпус

ст. 10Х17Н13М2ТЛ

,

ст. 12Х18Н9Л

,

ст. 12Х18Н9ТЛ
