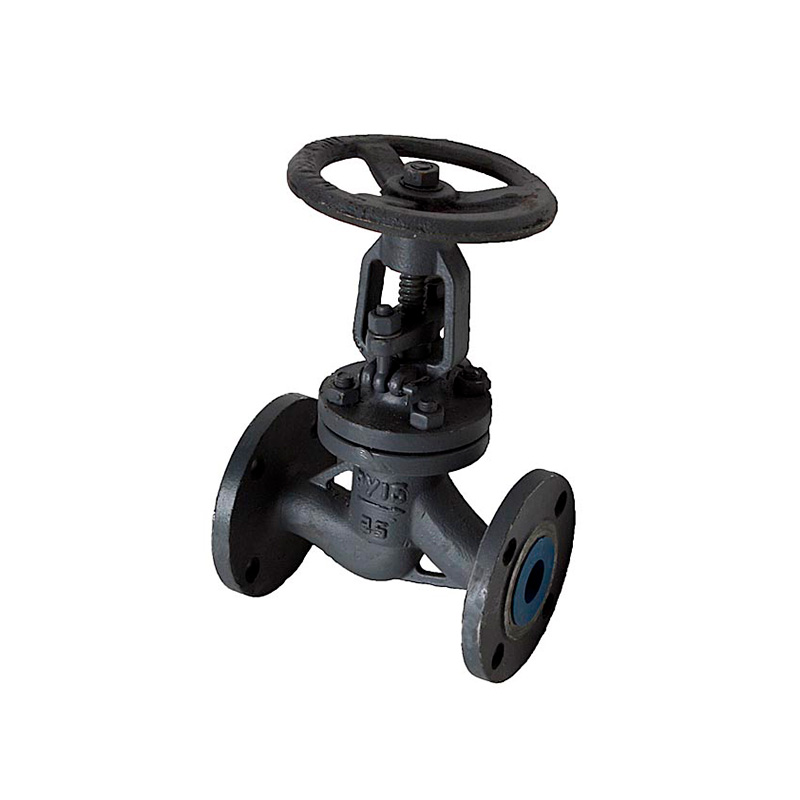

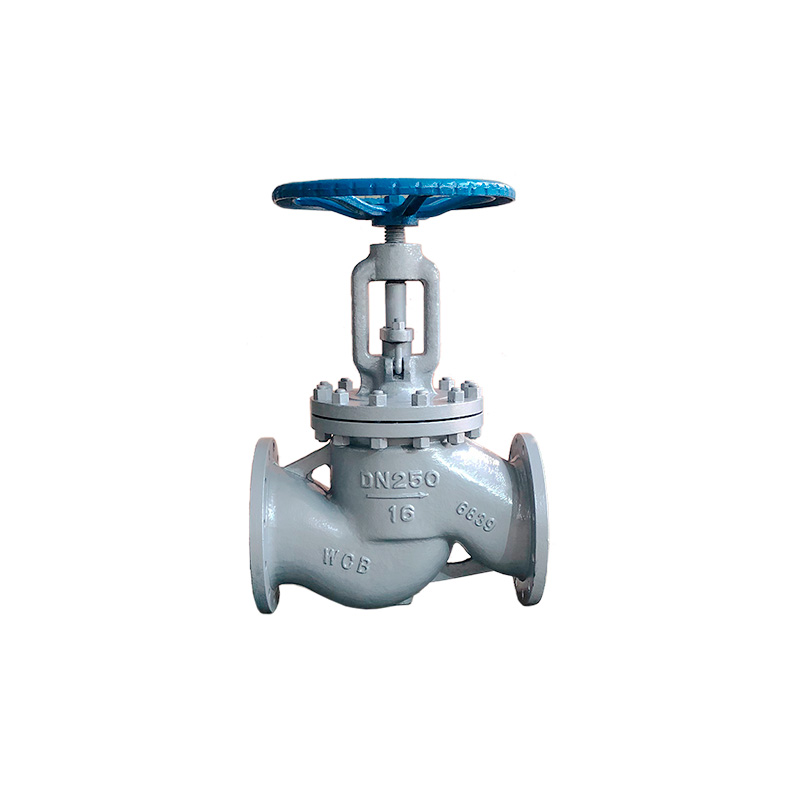

Запорный клапан стальной 15С65НЖ Ру16, фланцевый

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Цена по запросу

НАЗНАЧЕНИЕ

Клапаны (вентили) применяются в качестве запорных устройств в трубопроводах для перекрытия потока рабочей среды: воды, пара, нефтепродуктов, жидких и газообразных сред по отношению к которым материалы, применяемые к клапану, коррозионностойкие.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категории: ,
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Таблица фигур: 15с65нж;

2) Условное давление: 1,6 МПа (16 кгс/см2);

3) Климатическое исполнение по ГОСТ 15150-69: У1 (от -40С до +40С);

4) Температура рабочей среды: не более 425С;

5) Присоединение к трубопроводу: фланцевое или под приварку;

6) Класс герметичности по ГОСТ 9544-2015: А;

7) Направление подачи среды: Одностороннее по маркировке на корпусе;

8) Установочное положение на трубопроводе: Управляющим органом вверх, допускается отклонение от вертикали до 90º в любую сторону;

9) Управление: ручное (маховик);

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

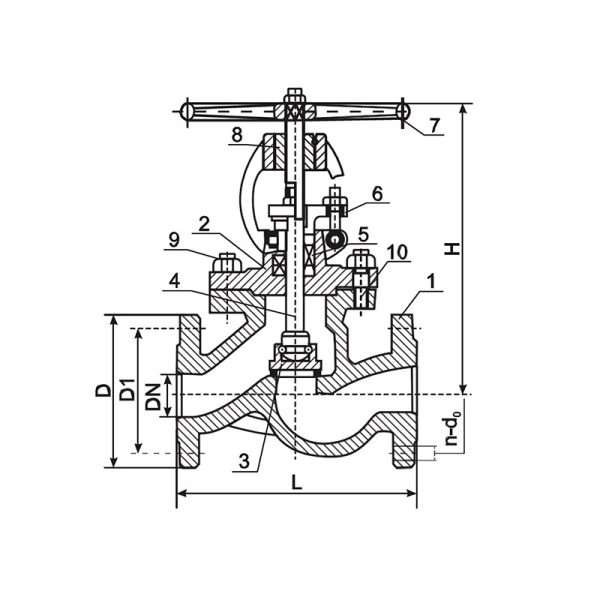

Габариты 15с65нж
Давление, PN 1,6 МПа (16 кгс/см2)
Проход условный, DN 15 20 25 32 40 50 65 80 100 125 150 200
Строительная длина, L (мм) 130 150 160 180 200 230 290 310 350 400 480 600
Масса, кг 3,5 3,6 4,4 7,3 9,2 11 14 21 25 36 52 78
Тип соединения, d, DN, D, D1 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 2000
Средний срок службы, лет 5

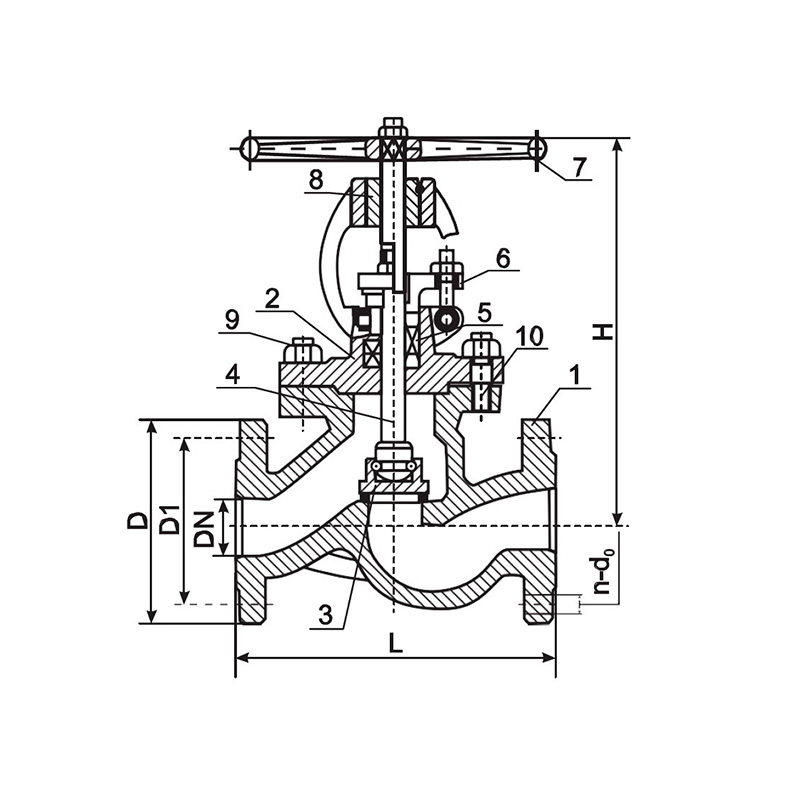

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Сталь 20Л / Сталь 25Л
2 Крышка Сталь 20Л / Сталь 25Л
3 Тарелка, седло Сталь 20Х13
4 Шпиндель Сталь 45 / Сталь 20Х13
5 Набивка сальника ТРГ
6 Фланец сальника Сталь 20 / Сталь 25
7 Маховик Серый чугун / Сталь 20
8 Втулка резьбовая Высокопрочный чугун / Латунь
9 Гайка Сталь 20 / Сталь 35
10 Шпилька Сталь 20 / Сталь 35
Ду

15

,

20

,

25

,

32

,

40

,

50

,

65

,

80

,

100

,

125

,

150

,

200
