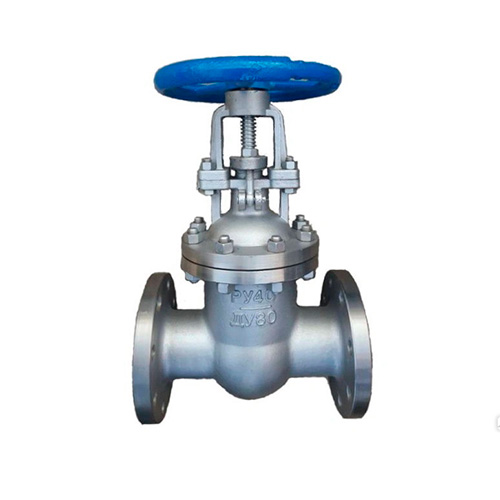

Задвижка клиновая 30НЖ15НЖ Ру40, фланцевая

  • Оптовым клиентам специальные ценовые условия
  • Цена указана с НДС 22%

Цена по запросу

НАЗНАЧЕНИЕ
Задвижка стальная клиновая с выдвижным шпинделем предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, нефтепродуктов, жидких и газообразных сред по отношению к которым материалы, применяемые к задвижке, коррозионностойкие.

Производство

на заказ

Наличие

на складе

Доставка

по России

Гарантия

на всю продукцию

Категория:
  • Информация о цене носит справочный характер и не является публичной офертой
Скачать полный прайс

Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.

Так же вы можете заказать изготовление изделия на заказ

8(8412)22-99-77

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1) Климатическое исполнение по ГОСТ 15150-69: УХЛ1 (от -60С до +40С);

2) Температура рабочей среды: не более 560С;

3) Присоединение к трубопроводу: фланцевое или под приварку;

4) Класс герметичности по ГОСТ 9544-2015: А;

5) Направление подачи среды: любое:

6) Установочное положение на трубопроводе: любое;

7) Управление: ручное (маховик);



ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ

Габариты 30нж15нж
Давление, PN 4,0 МПа (40 кгс/см2)
Проход условный, DN 50 80 100 150 200
Строительная длина, L (мм) 250 310 350 450 550
Масса, кг 16,0 30,0 38,5 80,0 140,0
Тип соединения, d, DN, D, D1 Фланцевое по ГОСТ12815-80, ГОСТ 33259-2015
Средний ресурс до замены, циклов 2500
Средний срок службы, лет 10

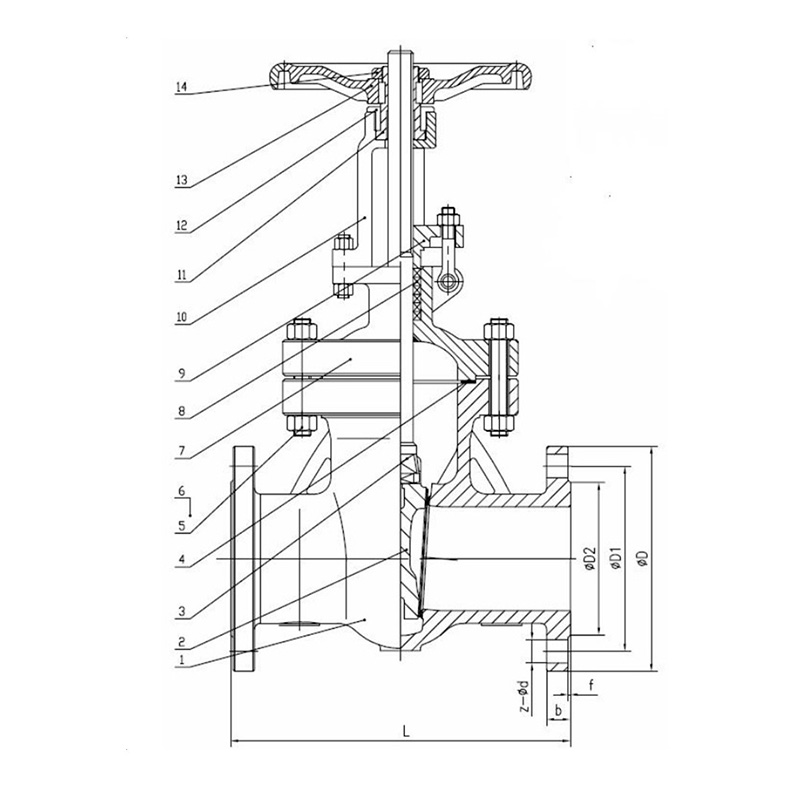

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

№ Деталь Материал
1 Корпус Сталь 08Х18Н9Л / 12Х18Н9ТЛ
2 Клин (диски) Сталь 08Х18Н9Л / 12Х18Н9ТЛ
3 Шпиндель Сталь 08Х18Н10 / 12Х18Н10Т
4 Прокладка ТРГ
5 Шпилька, болт ст.12Х15Г9НД
6 Гайка ст.12Х15Г9НД
7 Крышка Сталь 08Х18Н9Л / 12Х18Н9ТЛ
8 Набивка сальника ТРГ
9 Фланец сальника ст.12Х15Г9НД
10 Рамка Сталь 08Х18Н9Л / 12Х18Н9ТЛ
11 Втулка шпинделя Ковкий чугун / сталь 08Х18Н10
12 Гайка рамки Сталь 25
13 Маховик Ковкий чугун
14 Гайка маховика Сталь 35
Ду

50

,

80

,

100

,

150

,

200
