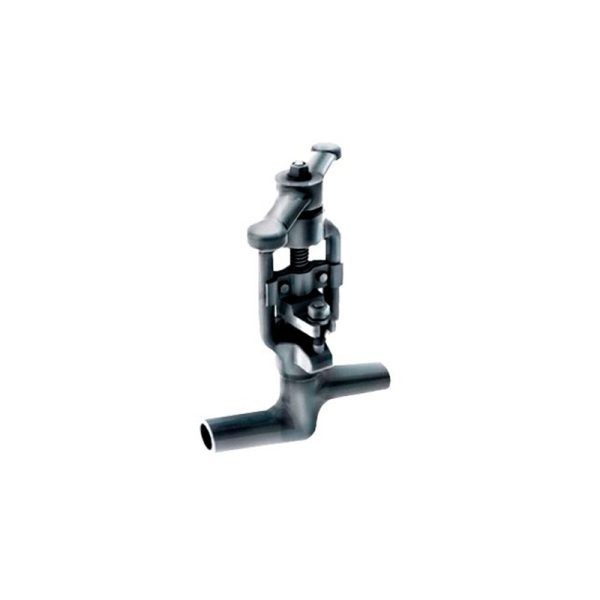

Клапан (вентиль) запорный 1с-12-4, Ду32 Ру100, корпус — ст.20, под приварку
- Оптовым клиентам специальные ценовые условия
- Цена указана с НДС 22%
Цена по запросу
НАЗНАЧЕНИЕ
Клапаны (вентили) запорные применяются для полного перекрытия (открытия) потока воды и водяного пара. Устанавливаются на горизонтальных и вертикальных участках трубопроводов.
Производство
на заказ
Наличие
на складе
Доставка
по России
Гарантия
на всю продукцию
Отправьте заявку или свяжитесь с нами по телефону и мы подготовим для вас наиболее выгодное предложение.
Так же вы можете заказать изготовление изделия на заказ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1) Таблица фигур: 1с-12-4;
2) Условное давление: 10,0 МПа (100 кгс/см2);
3) Климатическое исполнение по ГОСТ 15150-69: У3;
4) Температура рабочей среды: не более 450С;
5) Присоединение к трубопроводу: под приварку;
6) Класс герметичности по ГОСТ 9544-2015: А, В;
7) Направление подачи среды: Одностороннее по маркировке на корпусе;
8) Установочное положение на трубопроводе: Управляющим органом вверх, допускается отклонение от вертикали до 90º в любую сторону;
9) Управление: ручное (маховик);

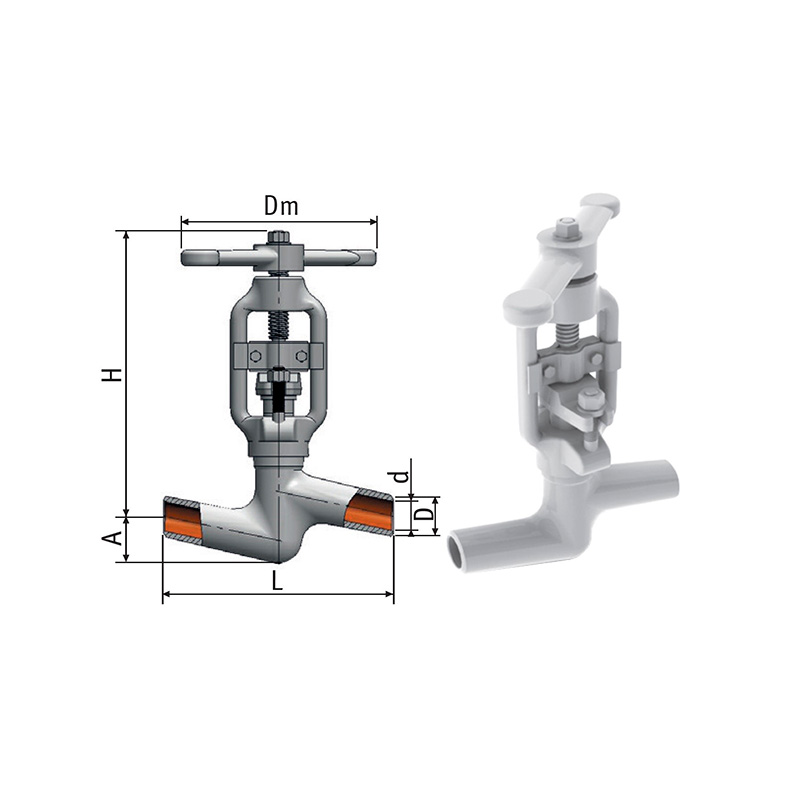

ГАБАРИТНЫЕ РАЗМЕРЫ И ПОКАЗАТЕЛИ НАДЁЖНОСТИ
| Габариты | 1с-12-4 |
| Давление, PN | 10,0 МПа (100 кгс/см2) |
| Проход условный, DN | 32 |
| Строительная длина, L (мм) | 230 |
| Строительная высота, Н (мм) | 286,5 |
| Приварной патрубок, D (мм) | 41 |
| Масса, кг | 6,96 |
| Присоединение к трубопроводу | Под сварку |
| Средний ресурс до замены, часов | 30000 |
| Средний срок службы, лет | 5 |
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
| № | Деталь | Материал |
| 1 | Корпус | Сталь 20 |
| 2 | Бугель | Сталь 25 |
| 3 | Шток | Сталь 12Х18Н10Т |
| 4 | Шпиндель | Сталь 40Х |
| 5 | Седло | Сталь 12Х18Н10Т |
| 6 | Болт | Сталь 40Х |
| 7 | Гайка | Сталь 30ХМА |
